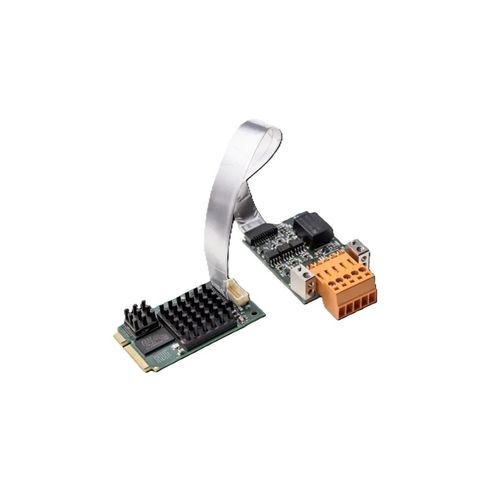

DMAPCI-Expressインターフェース･カード CIFX 90E-CCETF

概要
cifXシリーズのPCカードは、PCベースの自動化向けに、リアルタイムイーサネットおよびフィールドバスシステムをサポートする統一規格です。プロトコルスタックはカード上で自律的に動作し、プロセスデータはDual-Port-MemoryまたはDMAを介してホストと交換されます。すべてのcifXカードは、プロトコルやカード形式にかかわらず同一のドライバーとツールを使用します。netX技術により、1つのハードウェアで複数のリアルタイムイーサネットプロトコルを実現でき、異なるファームウェアを読み込むことでプロトコルを切替え可能です。

ハイライト

• PCカード CC-Link スレーブ V2.0 および V1.1
• すべてのプロトコル・カード形式で統一されたユーザーインターフェース
• 豊富なドライバーにより容易な統合が可能
• Dual-Port-Memory または DMA（ダイレクトメモリアクセス）によるデータアクセス
• 独立したネットワークインターフェースのオプション（ケーブルは15 cmまたは30 cm）
• 最大60 °Cまでの拡張温度動作を想定した設計

バリエーション / 表
製品名 | 製品コード | 簡単な説明
CIFX 90E-CC\ET\F | 1291.744 | 拡張温度範囲対応のMini PCI Express PCカード - CC-Link
CIFX 90E-CC\ET\F/30 | 1291.744/30 | 30 cm ケーブルを含む拡張温度範囲対応のMini PCI Express CC-Link PCカード

サポートプロトコル

• CC-Link スレーブ

特長 / 技術仕様

• フォームファクタ：Mini PCI Express (mini-PCIe)
• 機能：PCベースの自動化アプリケーション向けPC通信カード
• プロトコル：CC-Link（Slave V2.0 および V1.1）
• プロトコルスタックはカード上で実行（自律動作）
• ホストインターフェース：Dual-Port-Memory または DMA（ダイレクトメモリアクセス）
• 独立ネットワークインターフェース：オプション、ケーブル長 15 cm または 30 cm
• 拡張温度範囲：最大60 °Cまで動作する設計
• 利用可能なハードウェアオプション：異なるケーブル長、M12コネクタ、追加NVRAM、2チャネルカード、独立ネットワークインターフェース
• ソフトウェアサポート：幅広いデバイスドライバーと無償のC-Toolkit
• cifXファミリ：他のフォームファクタやプロトコルとの互換性（例：M.2、mini PCIe half size、関連製品のCC-Link IE Field）
• 製品バリエーション（コード）：1291.744 および 1291.744/30（30 cm ケーブル付きバリアント）
