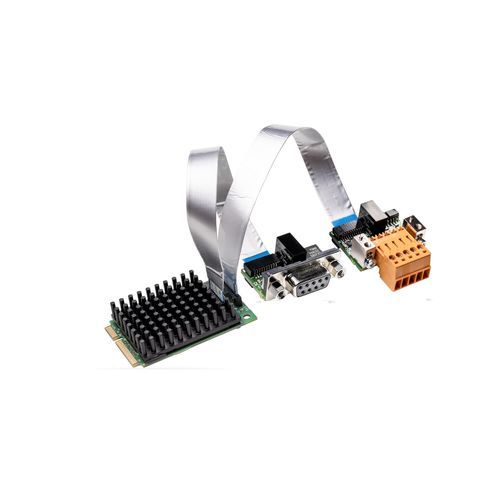

DMAPCI-Expressインターフェース･カード CIFX 90E-2DPDNETF

ダブル出力

一般説明
cifX ファミリーの PC カードは、PC ベースの自動化向けに Real-Time Ethernet と Fieldbus のシステムをサポートする統一標準です。プロトコルスタックは PC カード上で独立して動作し、プロセスデータは Dual-Port-Memory または DMA 経由でホストと交換されます。Hilscher の共通プラットフォーム戦略により、すべての PC カードはプロトコルやカード形式にかかわらず同一のドライバとツールを使用します。Hilscher の netX 技術は単一のハードウェアで複数の Real-Time Ethernet プロトコルを実現し、異なるファームウェアをロードすることで通信プロトコルを変更できます。

主な特徴

• PROFIBUS DP と DeviceNet のインターフェースを単一の Mini PCI Express スロットで提供（Master または Slave に構成可能）
• プロトコルやカード形式を横断する統一ユーザーインターフェースと共通ドライバ
• 幅広いドライバにより簡単に統合可能
• Dual-Port-Memory または DMA（ダイレクトメモリアクセス）によるデータアクセス
• 別置きネットワークインターフェース（ケーブル長 15 cm または 30 cm）を含む
• 動作温度範囲は最大 70 °C まで拡張可能

サポートプロトコル

• DeviceNet Master
• PROFIBUS DP Master
• PROFIBUS DP Slave
• DeviceNet Slave

バリエーションと型番（概要）
製品名 | 製品コード | 簡単な説明
CIFX 90E-2DP\DN\ET\F | 1293.484 | 2チャネル Mini PCI Express PC カード – PROFIBUS DP/DeviceNet
NXLIC-MASTER 2 LIZENZEN | 8212.000 | 2つの Master ライセンス
CIFX 90E-2DP\DN\ET\F/30 | 1293.484/30 | 拡張温度範囲対応、30 cm ケーブル付属の 2チャネル Mini PCI Express PC カード – PROFIBUS DP/DeviceNet

拡張説明
複数のハードウェアオプション：異なる長さのケーブル、M12 コネクタ、追加 NVRAM、拡張温度範囲、2 チャネルカード、別置きネットワークインターフェース等。各種デバイスドライバと無償の C-Toolkit が提供されています。cifX ポートフォリオは市場の要件に対応するため、新しい規格、プロトコル、フォーマット（例：M.2、mini PCIe half size、CC-Link IE Field）を継続的に追加しています。

特性 / 技術仕様

• フォームファクタ：Mini PCI Express、2チャネル PC カード
• インターフェース：PROFIBUS DP と DeviceNet（Master または Slave に構成可能）
• ホストアクセス：Dual-Port-Memory または DMA（ダイレクトメモリアクセス）
• ドライバサポート：統一ユーザーインターフェースと豊富なドライバ群
• ハードウェアオプション：15 cm または 30 cm ケーブル付きの別置きネットワークインターフェース；NVRAM オプション
• 動作温度：拡張範囲で最大 70 °C
• netX ファームウェア：同一ハードウェア上でファームウェアを変更することでマルチプロトコル対応
