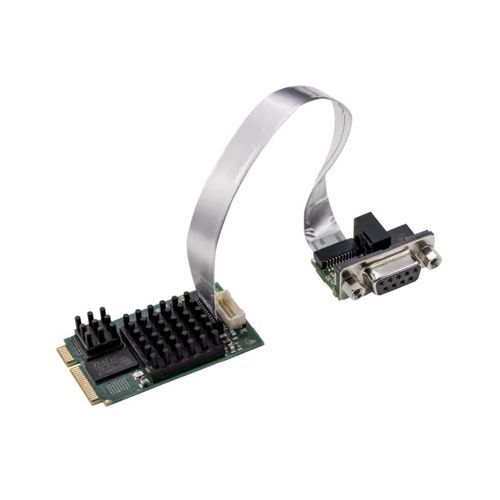

DMAPCI-Expressインターフェース･カード CIFX 90E-DP\ET\F

I/Oプロセッサー付き

概要
cifX PCカードファミリは、PCベースのオートメーション向けにReal-Time Ethernetおよびフィールドバスシステムをサポートする統一規格です。プロトコルスタックはカード上で自律的に動作し、ホストとのデータ交換はDual-Port-Memory（DPM）またはDMAを介して行われます。カードは同一のプラットフォーム戦略、ドライバ、ツールを共有し、異なるファームウェアをロードすることでプロトコル機能を変更できます。

主な特長

• 汎用Mini PCI Express PROFIBUS DPカード（MasterまたはSlave）
• すべてのプロトコル・カード形式で統一されたユーザーインターフェース
• 豊富なドライバにより容易な統合
• データアクセスはDual-Port-Memory（DPM）またはDMA（ダイレクトメモリアクセス）で可能
• 別置きのネットワークインターフェース（15 cmまたは30 cm）あり
• 動作温度範囲拡張：最大 +70 °C（0.5 m/sの気流時）

詳細
本カードは、さまざまなケーブル長、M-12コネクタ、追加NVRAM、2チャネルタイプ、別置きネットワークインターフェースなど、多数のハードウェアオプションで提供され、用途に合わせて選択できます。無償のC-Toolkitおよび豊富なデバイスドライバが提供されます。netXテクノロジにより、同一ハードウェア上で複数のReal-Time Ethernetプロトコルを実装できます。

サポートプロトコル

• PROFIBUS DP Master
• PROFIBUS DP Slave

仕様 / 技術データ

• 製品名: CIFX 90E-DP\ET\F
• 参照（コード）: 1291.414
• 簡易説明: cifX Mini PCI Express PROFIBUS DP MasterまたはSlave / PROFIBUS MPIデバイス、PROFIBUS組立インターフェース（AIFX-DP）接続用フィールドバスケーブルコネクタ付
• 機能: PROFIBUSインターフェースを備えたMini PCI Express通信インターフェース
• 通信コントローラ（タイプ）: netX 100
• SDRAM: 8 MB
• フラッシュ: 4 MB シリアル Flash EPROM
• 電源電圧: +3.3 V DC ±5%
• 最大電流（代表値）: 600 mA（3.3 V時）
• バスコネクタ: Mini PCI Expressバス経由
• バスタイプ: Mini PCI Express、シングルレーンポート
• データアクセス: DPMまたはDMA（ダイレクトメモリアクセス）
• Dual-Port-Memoryサイズ: 64 KB
• データ幅: 32 bit
• バス転送速度（バス）: 33 MHz
• 通信規格: PROFIBUS
• PROFIBUSインターフェース種別: 絶縁RS-485
• フィールドバスコネクタ: PROFIBUS組立インターフェースAIFX-DP接続用フィールドバスケーブルコネクタ X3（JST 10FMN-BMT-A-TF(LF)(SN)、ピッチ 1.0 mm）
• 表示/LED: SYSステータスLED
• 動作温度範囲: -20 °C ... +70 °C（0.5 m/s気流で測定）
• 保存温度範囲: -40 °C ... +85 °C
• 湿度: 相対湿度 10% … 95%、結露不可
• 使用高度: 0 m … 2000 m
• 寸法（L x W x H）: 51 mm x 30.2 ±0.1 mm x 12.5 mm
• 取り付け/設置: Mini PCI Express システムコネクタ（3.3 V）、X1/X2 = シングルレーン
• 設定ソフトウェア（Master/Slave）: SYCON.net
• Slave用設定ツール: netX 設定ツール
• RoHS準拠: Yes
• EMC表示: CE: Yes；UKCA: Yes
• 放射: EN 55011 / EN BS 55011
• 耐性: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8；EN 61000-6-2（産業環境向け）
• 関連製品/バリエーション: 30 cm ケーブルバリエーション: CIFX 90E-DP\ET\F/30（コード 1291.414/30）
• Masterライセンスあり: NXLIC-MASTER（コード 8211.000）
