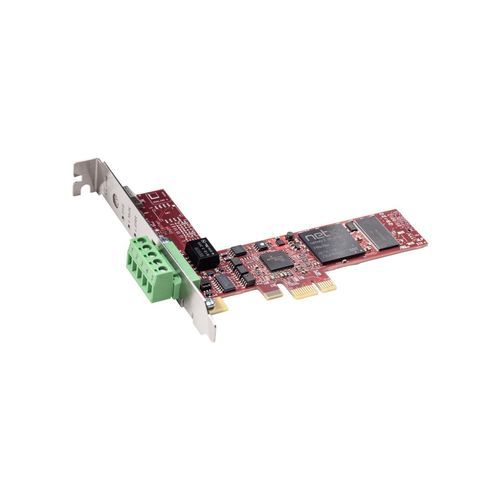

デジタルPCI-Expressインターフェース･カード CIFX 50E-CC

I/Oプロセッサー付き

製品概要
Hilscher CIFX 50E-CC は PCI Express x1 対応の PC 通信カードで、CC-Link Slave 機能を提供します。netX 100 通信コントローラを搭載し、プロトコルスタックをカード上で自律実行します。プロセスデータは Dual-Port Memory (DPM) または Direct Memory Access (DMA) を介してホストと交換されます。Hilscher の netX 技術により、専用ファームウェアを読み込むことで同一ハードウェア上で異なるリアルタイムイーサネットプロトコルを実現でき、プロトコルやカード形式に依存しない統一ドライバ／ツールを提供します。

ハイライト

• CC-Link Slave 対応 (V2.0、V1.1)
• プロトコルを問わない統一ユーザーインターフェースとドライバ
• 豊富なドライバで容易な統合
• DPM または DMA によるデータアクセス
• ロータリースイッチによる一意のスロット番号設定

対応プロトコル

• CC-Link Slave (V2.0、V1.1)

技術仕様（抜粋）

• 製品名: CIFX 50E-CC
• 部品番号: 1251.740
• 簡易説明: PC カード cifX PCI Express CC-Link Slave
• 機能: PCI Express と CC-Link インターフェースを備えた通信インターフェース
• 通信コントローラ: netX 100
• 内蔵メモリ: 8 MB SDRAM、4 MB シリアル Flash EPROM
• システムインターフェース（バス）: PCI Express x1 (One Lane)
• 伝送速度: 2 GBit/s
• データアクセス: DPM または DMA (HW Rev.3 以降)
• データ幅: 32 bit
• 通信規格: CC-Link
• ネットワークインターフェース: RS-485、光アイソレート、COMBICON 5 ピン
• 絶縁耐圧: 1000 V DC（1 分試験）
• 電源電圧: +3.3 V DC ±5 %、定格電流 約 800 mA
• 給電方法: PCI Express バス経由
• 表示: SYS、L RUN（デュオ LED）、L ERR（デュオ LED）
• 操作要素: スロット番号設定用ロータリースイッチ（カードID）
• 動作温度: 0 °C ～ +60 °C（風速 0.5 m/s 測定）
• 保存温度: -40 °C ～ +85 °C
• 湿度: 10 % ～ 95 % RH、結露不可
• 高度: 0 m ～ 2000 m
• 寸法（L x W x H）: 120 x 89.9 x 18.5 mm（HW rev.3 以降）
• 取り付け: PCI Express x1 スロット（3.3 V）
• 適合: RoHS、CE、UKCA
• EMC 放射: EN 55011 / EN BS 55011
• 耐性規格: EN 61000-4-2/3/4/5/6/8；EN 61000-6-2（産業環境）
• UL: UL 508 に準拠（UL-File-Nr. E221530）

設定と発注

• 設定ソフトウェア: SYCON.net または netX Configuration Tool
• カード上のロータリースイッチでスロット番号を設定
• 発注用部品番号: 1251.740
