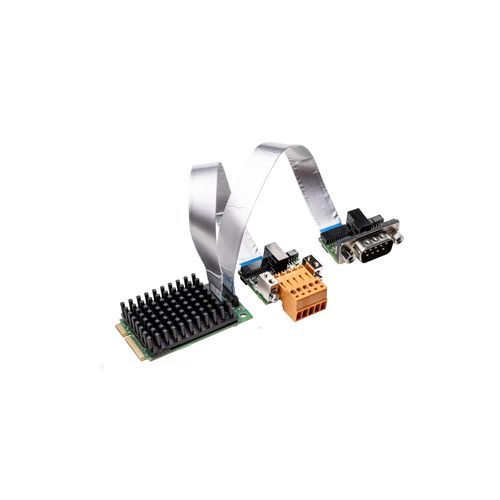

CANopenPCI-Expressインターフェース･カード CIFX 90E-2CODNETF

DeviceNetDMA

製品概要
CIFX 90E-2CO\DN\ET\F は、PCベースのオートメーション向けの Mini PCI Express 2チャネル通信カードです。CANopen インターフェースを1系統、DeviceNet インターフェースを1系統搭載し、それぞれ Master または Slave に設定可能です。プロトコルスタックはカード上で自律的に動作（netX ファームウェア）し、Dual-Port-Memory または DMA（ダイレクトメモリアクセス）経由でホストとプロセスデータを交換します。プロトコルやカード形式を問わず同一の Hilscher cifX ドライバーとツール群により統一した統合が可能です。ハードウェアオプションには分離型ネットワークインターフェース（15 cm または 30 cm ケーブル）、M12 コネクタ、オプションの NVRAM、最大 70 °C までの拡張温度仕様などがあります。

ハイライト

• Mini PCI Express スロット1つで、CANopen と DeviceNet の各1インターフェース（Master / Slave 設定可）
• すべてのプロトコル・カード形式に対する統一ユーザーインターフェース
• 豊富なデバイスドライバーと無償の C-Toolkit による容易な統合
• Dual-Port-Memory または DMA によるデータアクセス
• 分離型ネットワークインターフェース（15 cm / 30 cm ケーブル）を用意
• 最大 70 °C までの拡張動作温度仕様
• 異なる netX ファームウェアをロードしてプロトコルを切替可能

対応プロトコル

• DeviceNet Master
• CANopen Master
• DeviceNet Slave
• CANopen Slave

発注情報
製品名 | 製品番号 | 説明
CIFX 90E-2CO\DN\ET\F | 1293.574 | 2チャネル PCカード Mini PCI Express - CANopen/DeviceNet
NXLIC-MASTER 2 ライセンス | 8212.000 | 2つの Master ライセンス
CIFX 90E-2CO\DN\ET\F/30 | 1293.574/30 | 2チャネル PCカード Mini PCI Express - 拡張温度仕様向け (30 cm ケーブル付)

技術仕様

• フォームファクタ: Mini PCI Express（ハーフサイズカード）
• チャネル数: 2 チャネル
• フィールドバスインターフェース: CANopen ×1、DeviceNet ×1（Master または Slave）
• ホストインターフェース: Dual-Port-Memory または Direct Memory Access (DMA)
• ネットワークインターフェース: 分離型ネットワークインターフェース（ケーブル 15 cm / 30 cm）
• 温度: 拡張動作温度仕様（最大 70 °C）
• ファームウェア: 異なる netX ファームウェアをロードしてプロトコルを選択可能
• ソフトウェア: 統一された Hilscher cifX ドライバーとツール群、C-Toolkit 利用可
• ハードウェアオプション: M12 コネクタ、オプション NVRAM、ヒートシンク有無のバリアント、2チャネルモデル
• 典型的な発注参照: 1293.574 およびそのバリアント（発注情報参照）
