DMAPCI-Expressインターフェース･カード CIFX 70E-CO

製品概要

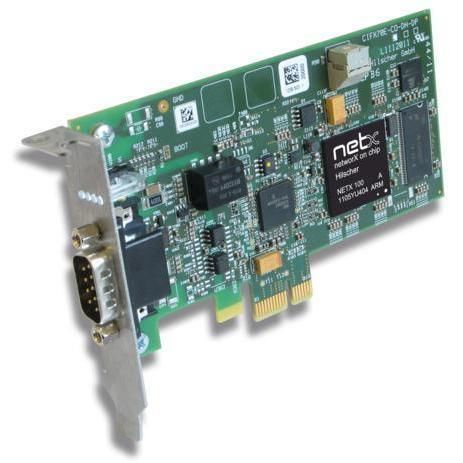

CIFX 70E-CO は、PC ベースのオートメーション向けに CANopen 通信を提供するロープロファイルの PCI Express PC カードです。プロトコルスタックはカード上で自律的に動作し、プロセスデータはデュアルポートメモリ（DPM）または DMA 経由でホストと交換され、決定論的で低レイテンシなデータアクセスを実現します。netX ベースのアーキテクチャにより、プロトコルをカード上で実装でき、cifX ファミリ全体で統一されたドライバを使用できます。

ハイライト

• 汎用 CANopen PC カード（マスターまたはスレーブ）
• 統一されたユーザーインターフェースとドライバで容易に統合可能
• データアクセス：デュアルポートメモリ（64 KB）または DMA
• ロータリースイッチによるスロット割り当て（カードID 固有）
• 光アイソレートされた ISO-11898 フィールドインターフェース、D-Sub 9 ピン
• 動作温度最大 +65 °C（規定の気流時）

対応プロトコル

• CANopen マスター
• CANopen スレーブ

技術仕様（抜粋）

• 製品名: CIFX 70E-CO
• 品番: 1259.500
• 簡易説明: CANopen 用ロープロファイル PCI Express PC カード（マスター/スレーブ）
• 機能: PCI Express を介した CANopen 通信インターフェース
• 通信コントローラ: netX 100
• メモリ: 8 MB SDRAM；4 MB シリアルフラッシュ EPROM
• 電源: +3.3 V DC ±5 %；代表電流: 800 mA（3.3 V 時）
• システムコネクタ: PCI Express（ワンレーン）
• データアクセス: デュアルポートメモリ（64 KB）または DMA；データ幅: 32 ビット
• 伝送速度: 2 GBit/s
• フィールドインターフェース: ISO-11898、光アイソレート；D-Sub 9 ピン（オス）
• 耐電圧: 1000 V DC（1 分間試験）
• 表示: SYS および CAN ステータス LED
• 操作要素: スロット番号（カード ID）設定用ロータリースイッチ
• 動作温度: 0 °C … +65 °C（測定時気流 0.5 m/s）
• 保存温度: -40 °C … +85 °C
• 湿度: 10 %–95 % 相対湿度、結露不可
• 寸法: 119 x 69 x 18.5 mm
• 設定ソフトウェア: SYCON.net（マスター・スレーブ）；netX Configuration Tool（スレーブ）
• 規格・認証: RoHS、CE、UKCA、UL 508（UL-File-Nr. E221530）

用途

• 産業機械制御および PLC 統合
• 工場オートメーションおよびモーション制御
• 試験・計測システムおよび試験台
• 組込み PC オートメーションおよび OEM システム

統合とツール
cifX ファミリは、統一されたツールチェーンとドライバ（SYCON.net、netX Configuration Tool）を提供し、統合を簡素化するとともにファームウェアによるプロトコル切替を可能にします。ハードウェアオプションには、ケーブル長の選択、M12 コネクタ、追加 NVRAM、拡張温度バリアント、2 チャネルカードや分離型ネットワークインターフェースなどがあります。
