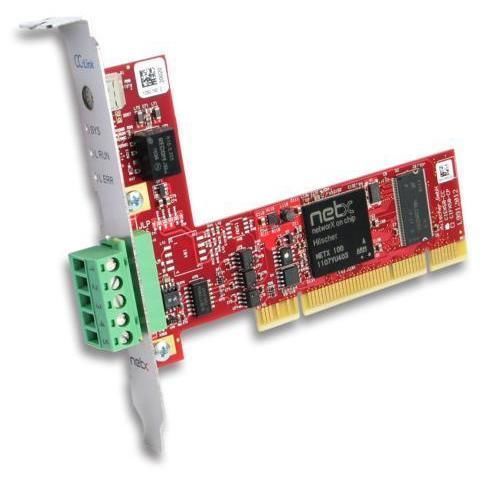

RS422/RS485通信カード CIFX 50-CC

PCI絶縁

概要
CIFX 50-CC は、PCベースのオートメーション向けに CC-Link スレーブ機能を提供する PCI 対応の PC 通信カードです。プロトコルスタックはカード上で自律的に動作し、プロセスデータは Dual-Port-Memory (DPM) または DMA を介してホストと交換されます。

主な用途
PC ベースのオートメーション用通信インターフェース — PCI カード形式の CC-Link スレーブで、産業用 PC や制御システムへの組み込みを想定しています。

ハイライト

• CC-Link Slave V2.0 および V1.1 対応
• cifX ファミリ全体で共通のドライバとツールセットを提供し一貫した統合を実現
• 豊富なデバイスドライバと無償の C-Toolkit により統合が容易
• データアクセスは Dual-Port-Memory (DPM) または DMA 経由
• スロット番号はロータリースイッチでカード ID を割り当て

対応プロトコル

• CC-Link Slave

追加情報
すべての cifX PC カードは netX 技術を採用しており、1 台のハードウェアで複数のリアルタイム Ethernet／Fieldbus プロトコルをサポートします。プロトコルの変更は異なるファームウェアのロードで実現できます。cifX 製品群は新しい標準やフォーマットへの対応を継続的に拡大しています。

特性 / 技術仕様

• 製品名: CIFX 50-CC
• 品番: 1250.740
• 簡易説明: PC Card cifX PCI CC-Link Slave
• 機能: PCI および CC-Link インターフェースを備えた通信インターフェース
• 通信コントローラ型式: netX 100
• 内蔵メモリ: 8 MB SDRAM；4 MB シリアル Flash EPROM
• システムインターフェースバスタイプ: PCI
• PCI 伝送速度: 33 MHz
• データアクセス: DPM または DMA (Direct Memory Access)
• データ幅: 32 bit
• 通信規格: CC-Link
• インターフェース種別: RS-485、光アイソレーション
• 耐電圧: 1000 V DC（1 分間試験）
• コネクタ: COMBICON、オス、5 ピン
• 供給電圧: +3.3 V DC ±5 %
• 典型最大電流: 650 mA（3.3 V 時）
• 電源コネクタ: PCI バス経由
• 表示（LED）: SYS（システム）、L RUN（L Run、デュオ LED）、L ERR（L Error、デュオ LED）
• 操作部: スロット番号（カード ID）設定用ロータリースイッチ
• 動作温度範囲: -20 °C … +60 °C（測定時の気流: 0.5 m/s）
• 保管温度範囲: -40 °C … +85 °C
• 湿度: 相対湿度 10 % … 95 %、結露不可
• 高度: 0 m … 2000 m
• 環境（UL）: UL 準拠使用のための汚染度 2
• 寸法（L x W x H）: 120 mm x 85.4 mm x 18.5 mm（ハードウェア改訂 2 以降）
• 取付/設置: PCI スロット（3.3 V）
• 適合性: RoHS: Yes；CE: Yes；UKCA: Yes
• EMC / 放射: EN 55011 / EN BS 55011
• 耐性規格: EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6、EN 61000-4-8、EN 61000-6-2
• UL 認証: UL 508 に準拠して認証済み（UL-File-Nr. E221530）
• 設定ソフトウェア: SYCON.net または netX Configuration Tool
