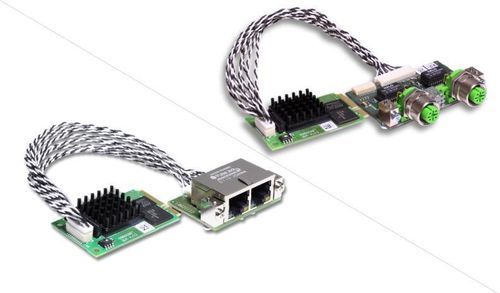

PCI-Expressインターフェース･カード CIFX 90E-REF series
お気に入りに追加する
商品比較に追加する
詳細
概要
cifX PCカードファミリは、PCベースのオートメーション向けにすべてのReal-Time EthernetおよびFieldbusシステムをサポートする統一規格です。プロトコルスタックはカード上で自律的に動作し、プロセスデータはDual-Port Memory（DPM）またはDMAを介してホストと交換されます。すべてのPCカードは、プロトコルやカード形式に関係なく同一のドライバとツールを使用します。netX技術により、単一のハードウェアで全てのReal-Time Ethernetプロトコルを実現でき、異なるファームウェアのロードでプロトコルを切り替えられます。
ハイライト
詳細説明
cifXファミリは、多様なハードウェアオプションを提供します：異なる長さのケーブル、M12コネクタ、追加NVRAM、拡張温度範囲、2チャネルカード、分離ネットワークインターフェースなど。幅広いデバイスドライバと無償のCツールキットが利用可能です。cifXポートフォリオは継続的に拡張されており、市場の要件に応えるために新しい規格、プロトコル、フォーマット（例：M.2、mini PCIe half size、CC-Link IE Field）を含みます。
サポートプロトコル
技術表（抜粋）
製品名：CIFX 90E-RE\F
品番：1291.100
簡潔な説明：Real-Time Ethernet MasterまたはSlave向けのcifX Mini PCI Express PCカード - Ethernetアセンブリインターフェース（AIFX-RE）用のEthernetケーブルコネクタ付き
機能：Mini PCI ExpressおよびEthernetインターフェースを備えた通信インターフェース
通信コントローラ：netX 100
内蔵メモリ：8 MB SDRAM；4 MB シリアル Flash EPROM
電源：+3.3 V DC ±5%、代表電流：800 mA（3.3 V時）
コネクタ：Mini PCI Express バス経由（シングルレーンポート）
データアクセス：DPM または DMA（ダイレクトメモリアクセス）、ハードウェアリビジョン A 以降
DPMサイズ：64 KB、データ幅：32ビット、バス速度：33 MHz
Ethernet通信インターフェース：10BASE-T/100BASE-TX 絶縁；AIFX-RE接続用のEthernetケーブルコネクタ X4（JST BM20B-SRDS-G-TFC、ピッチ1.0 mm）
表示/LED：LED SYS（システム状態）
動作温度範囲：0 °C … +55 °C（風速0.5 m/s時）；保管温度：-40 °C … +85 °C
湿度：10% …95% RH、結露なきこと；使用高度：0 m … 2000 m
寸法：51 mm x 30.2 ±0.1 mm x 11 mm；取り付け：Mini PCI Express コネクタ（3.3 V）、X1/X2 = シングルレーン
設定：SYCON.net ソフトウェアおよび netX 設定ツール
適合性：RoHS：はい；UL認証：UL 508（ULファイル番号 E221530）
EMC：CE および UKCA マーク；放射 EN 55011；イミュニティ EN 61000-4-x および EN 61000-6-2（産業環境）
特長 / 技術仕様
cifX PCカードファミリは、PCベースのオートメーション向けにすべてのReal-Time EthernetおよびFieldbusシステムをサポートする統一規格です。プロトコルスタックはカード上で自律的に動作し、プロセスデータはDual-Port Memory（DPM）またはDMAを介してホストと交換されます。すべてのPCカードは、プロトコルやカード形式に関係なく同一のドライバとツールを使用します。netX技術により、単一のハードウェアで全てのReal-Time Ethernetプロトコルを実現でき、異なるファームウェアのロードでプロトコルを切り替えられます。
ハイライト
- 汎用Real-Time Ethernet PCカード（MasterまたはSlave）
- すべてのプロトコル・カード形式に対する統一ユーザーインターフェース
- 豊富なドライバにより容易な統合
- データアクセスはDual-Port Memory（DPM）またはDMAで可能
- 分離されたネットワークインターフェースを含む（15 cm または 20 cm）- M12コネクタはオプション
詳細説明
cifXファミリは、多様なハードウェアオプションを提供します：異なる長さのケーブル、M12コネクタ、追加NVRAM、拡張温度範囲、2チャネルカード、分離ネットワークインターフェースなど。幅広いデバイスドライバと無償のCツールキットが利用可能です。cifXポートフォリオは継続的に拡張されており、市場の要件に応えるために新しい規格、プロトコル、フォーマット（例：M.2、mini PCIe half size、CC-Link IE Field）を含みます。
サポートプロトコル
- Sercos Master
- PROFINET IO-Controller
- EtherNet/IP Scanner
- EtherCAT Master
- CC-Link IE Field Basic Slave
- VARAN Client
- Sercos Slave
- PROFINET IO-Device
- POWERLINK Controlled Node
- EtherNet/IP Adapter
- EtherCAT Slave
技術表（抜粋）
製品名：CIFX 90E-RE\F
品番：1291.100
簡潔な説明：Real-Time Ethernet MasterまたはSlave向けのcifX Mini PCI Express PCカード - Ethernetアセンブリインターフェース（AIFX-RE）用のEthernetケーブルコネクタ付き
機能：Mini PCI ExpressおよびEthernetインターフェースを備えた通信インターフェース
通信コントローラ：netX 100
内蔵メモリ：8 MB SDRAM；4 MB シリアル Flash EPROM
電源：+3.3 V DC ±5%、代表電流：800 mA（3.3 V時）
コネクタ：Mini PCI Express バス経由（シングルレーンポート）
データアクセス：DPM または DMA（ダイレクトメモリアクセス）、ハードウェアリビジョン A 以降
DPMサイズ：64 KB、データ幅：32ビット、バス速度：33 MHz
Ethernet通信インターフェース：10BASE-T/100BASE-TX 絶縁；AIFX-RE接続用のEthernetケーブルコネクタ X4（JST BM20B-SRDS-G-TFC、ピッチ1.0 mm）
表示/LED：LED SYS（システム状態）
動作温度範囲：0 °C … +55 °C（風速0.5 m/s時）；保管温度：-40 °C … +85 °C
湿度：10% …95% RH、結露なきこと；使用高度：0 m … 2000 m
寸法：51 mm x 30.2 ±0.1 mm x 11 mm；取り付け：Mini PCI Express コネクタ（3.3 V）、X1/X2 = シングルレーン
設定：SYCON.net ソフトウェアおよび netX 設定ツール
適合性：RoHS：はい；UL認証：UL 508（ULファイル番号 E221530）
EMC：CE および UKCA マーク；放射 EN 55011；イミュニティ EN 61000-4-x および EN 61000-6-2（産業環境）
特長 / 技術仕様
- フォームファクタ：Mini PCI Express（シングルレーンポート）
- コントローラ：netX 100
- メモリ：8 MB SDRAM、4 MB シリアル Flash EPROM
- ネットワークインターフェース：10/100Base-TX 絶縁、AIFX-RE 用コネクタ
- ホストデータアクセス：Dual-Port Memory（DPM）または DMA
- DPMサイズ：64 KB、32ビットデータバス
- 電源：+3.3 V DC ±5%、典型消費 800 mA
- 動作温度：0 °C … +55 °C（適切な換気時）
- 寸法：51 x 30.2 x 11 mm
- 設定ソフトウェア：SYCON.net；netX 設定ツール
- 認証：RoHS、UL 508、EMC（CE/UKCA）
