デジタルPCI-Expressインターフェース･カード CIFX 70E-DN

DMA

概要 cifX PCカードファミリは、PCベースのオートメーション向けにすべてのリアルタイムEthernetおよびフィールドバスシステムをサポートする統一標準です。プロトコルスタックはPCカード上で自律的に実行され、プロセスデータはデュアルポートメモリ（DPM）またはDMA（ダイレクトメモリアクセス）を介してホストと交換されます。共通のHilscherプラットフォーム戦略により、プロトコルやカード形式に関係なくすべてのPCカードで同じドライバとツールが使用されます。Hilscher netXテクノロジーにより、単一のハードウェアであらゆるリアルタイムEthernetプロトコルを実現でき、通信プロトコルは別のファームウェアを読み込むことで変更可能です。ケーブル長、M-12コネクタ、追加NVRAM、拡張温度範囲、2チャネルカード、分離型ネットワークインタフェースなどのハードウェアオプションと、多数のデバイスドライバおよび無償のC-Toolkitが利用可能です。

特長

• 汎用のDeviceNet PCカード（マスタまたはスレーブ）
• すべてのプロトコルおよびカード形式で統一されたユーザーインタフェース
• 豊富なドライバにより容易な統合
• データアクセスはデュアルポートメモリまたはDMA経由
• 回転スイッチによる一意のスロット番号割り当て
• 最大65 °Cまでの拡張動作温度範囲

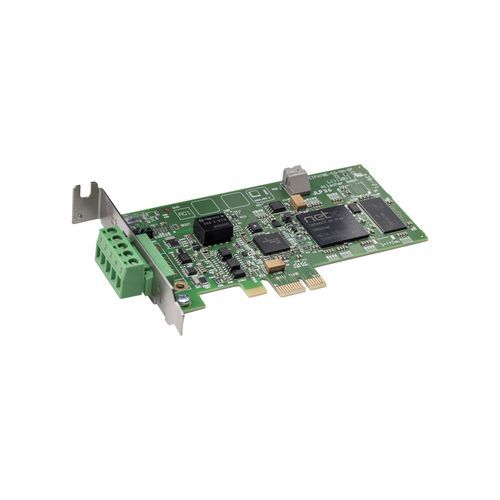

説明 CIFX 70E-DNは、PCベースのオートメーション向けにDeviceNet通信（マスタまたはスレーブ）を提供するロープロファイルのPCI Express PCカードです。カードはプロトコルスタックを自律的に実行し、DPMまたはDMAを介してホストとプロセスデータを交換します。Hilscherの共通プラットフォームとドライバを共有し、ファームウェアによるプロトコル変更や用途に応じた柔軟なハードウェアオプションを可能にします。

対応プロトコル

• DeviceNet Master
• DeviceNet Slave

技術データ（主要項目） Product name: CIFX 70E-DN
Part number: 1259.510
Brief description: PC Card cifX Low Profile PCI Express DeviceNet Master or Slave
Function: Communication interface with PCI Express and DeviceNet interface
Communication controller (type): netX 100
Integrated RAM: 8 MB SDRAM
Integrated FLASH: 4 MB serial Flash EPROM
Supply voltage: +3.3 V DC ±5 %
Maximum current (typ.): 800 mA (at 3.3 V)
Connector (power/system): via PCI Express Bus
Bus type: PCI Express, One Lane Port
Data access: DPM or DMA (Direct Memory Access)
Dual-port memory size: 64 KB
Data width: 32 bit
Transmission rate: 2 GBit/s
Communication standard: DeviceNet
Interface type: ISO-11898 according to DeviceNet specification, optically isolated
Device connector (field): COMBICON, male, 5-pin
Isolation voltage: 1000 V DC (tested for 1 minute)
Displays / LEDs: SYS (system status), MNS (Module Network Status duo LED)
Operating element: Rotary switch slot number (card ID) to set the slot number (card ID)
Operating temperature range: 0 °C ... +65 °C (air flow during measurement: 0.5 m/s)
Storage temperature range: -40 °C ... +85 °C
Humidity: 10 % … 95 % relative humidity, no condensation permitted
Environment note: For UL compliant usage: The device must be used in a pollution degree 2 environment.
Altitude: 0 m … 2000 m
Dimensions (L x W x H): 119 mm x 69 mm x 18.5 mm
Configuration software (master & slave): SYCON.net
Configuration software (slave): netX Configuration Tool
Conformity RoHS: Yes
UL certification: The device is certified according to UL 508, UL-File-Nr. E221530
EMC / CE / UKCA: CE sign: Yes; UKCA sign: Yes; Emission standard: EN 55011; Immunity: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (for industrial environments)
