PCI-Expressインターフェース･カード CIFX 90E-RENHSF series

製品

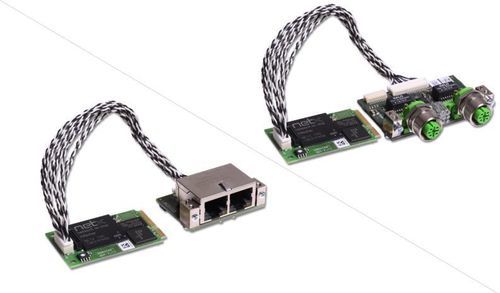

CIFX 90E-RE\NHS\F は、PCベースのオートメーション向けに設計されたリアルタイムイーサネット用のMini PCI Express PCカード（ヒートシンクなし）です。

ハイライト

• ユニバーサルなReal‑Time Ethernet PCカード（MasterまたはSlave）
• プロトコルやカード形式を問わない統一ユーザーインターフェース
• 豊富なデバイスドライバにより容易な統合
• データアクセス：Dual‑Port‑Memory（DPM）またはDMA
• 分離型ネットワークインターフェース（15 cm または 20 cm）を含む、M12ソケットはオプション
• ヒートシンクなしでの提供

説明
cifX PCカードファミリは、PCベースのオートメーション向けにすべてのReal‑Time EthernetおよびFieldbusシステムをサポートする統一標準を提供します。プロトコルスタックはカード上で自律的に実行され、プロセスデータはDPMまたはDMAを介してホストと交換されます。HilscherのnetX技術により、単一のハードウェアで複数のReal‑Time Ethernetプロトコルを実現でき、異なるファームウェアをロードすることでプロトコルを切り替えられます。

ケーブル長、M12コネクタ、追加NVRAM、拡張温度範囲、2チャネルカード、分離ネットワークインターフェースなどの各種ハードウェアオプションが幅広い用途に対応します。統合を支援する多数のデバイスドライバと無償のC‑Toolkitが利用可能です。

サポートプロトコル

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic（Slave）
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

主な仕様

• 製品名: CIFX 90E-RE\NHS\F
• 型番: 1291.108
• 簡易説明: Real‑Time Ethernet Master/Slave用 cifX Mini PCI Express PCカード（ヒートシンクなし）
• 機能: Mini PCI ExpressおよびEthernetを備えた通信インターフェース
• 通信コントローラ: netX 100
• 内蔵RAM: 8 MB SDRAM
• 内蔵FLASH: 4 MB シリアル Flash EPROM
• 電源電圧: +3.3 V DC ±5 %
• 最大電流（typ）: 800 mA（3.3 V時）
• 電源コネクタ: Mini PCI Express バス経由
• バス種別: Mini PCI Express、ワンレーン（X1）
• データアクセス: DPM または DMA
• DPMサイズ: 64 KB
• データ幅: 32 bit
• 伝送速度（バス）: 33 MHz
• 通信規格: Ethernet（10BASE-T / 100BASE-TX）、絶縁型
• Ethernetコネクタ: ケーブルコネクタ Ethernet X4（JST BM20B-SRDS-G-TFC、ピッチ1.0 mm）AIFX-RE接続用
• 表示: LED SYS（システムステータス）
• 動作温度範囲: 0 °C … +45 °C
• 保管温度範囲: -40 °C … +85 °C
• 湿度: 相対湿度 10 % … 95 %、結露不可
• 環境（UL準拠）: 汚染度 2
• 高度: 0 m … 2000 m
• 寸法（L x W x H）: 51 mm x 30.2 mm ±0.1 x 10.8 mm
• 取付/設置: PCI Express Mini システムコネクタ（3.3 V）、X1 = one-lane
• 構成ソフトウェア: SYCON.net
• 適合: RoHS: Yes
• UL認証: UL 508 準拠、ULファイル番号 E221530
• EMC / 指令: CEおよびUKCA: Yes
• 放射規格: EN 55011 / EN BS 55011
• イミュニティ規格: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2
