絶縁通信カード CIFX 90-REF

2チャンネル

製品説明

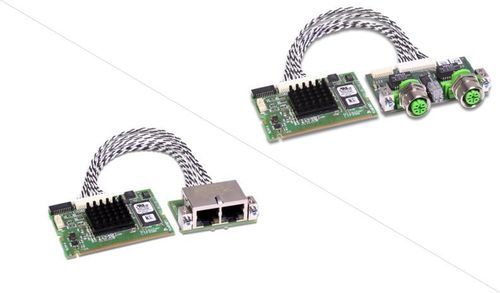

cifX Mini PCI カード CIFX 90-RE\F は、PC ベースのオートメーション向けに専用の Real-Time Ethernet 通信インターフェースを提供します。プロトコルスタックはカード上（netX 100）で自律的に動作し、プロセスデータは Dual-Port-Memory（DPM）または DMA を通じてホストと交換されます。Hilscher の共通プラットフォームと統一ドライバにより、プロトコルやカード形式に関わらず同一の統合手順が可能です。ファームウェアの切替により、1 台のハードウェアで複数の Real-Time Ethernet 標準に対応できます。

ハイライト

• Mini PCI フォームファクタの Real-Time Ethernet インターフェース（Master または Slave に設定可能）
• netX 100 上の自律プロトコルスタック
• Dual-Port-Memory（64 KB）または DMA によるデータアクセス
• 標準 Mini PCI（3.3 V）と、分離型イーサネット接続オプション
• 動作温度 +70 °C まで（拡張オプションあり）
• SYCON.net や C-Toolkit 等、豊富なドライバ／ツールのサポート

製品説明（追加）
ハードウェアオプションとして、異なるケーブル長、M12 コネクタ、追加 NVRAM、2 チャネル版、分離型ネットワークインターフェース等があります。cifX ポートフォリオは M.2、mini PCIe half-size、CC-Link IE Field 等の新しいプロトコルやフォーマットで継続的に拡張されています。統合を支援する豊富なデバイスドライバと構成ツール（SYCON.net、netX Configuration Tool）を利用できます。

対応プロトコル

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

技術仕様

• 製品名: CIFX 90-RE\F
• 品番: 1290.100
• 簡易説明: Real-Time Ethernet（Master/Slave）用 cifX Mini PCI PC カード、AIFX-RE 接続用ケーブルコネクタ付き
• コントローラ: netX 100
• 内蔵 RAM: 8 MB SDRAM
• 内蔵 FLASH: 4 MB シリアル Flash EPROM
• 電源電圧: +3.3 V DC ±5 %
• 典型消費電流: 650 mA @ 3.3 V
• コネクタ（電源／システム）: Mini PCI バス（Type III システムコネクタ）
• バスタイプ: Mini PCI
• データアクセス: DPM または DMA
• Dual-Port-Memory 容量: 64 KB
• データ幅: 32 bit
• システムバス転送速度: 33 MHz
• 通信規格: Ethernet（10BASE-T/100BASE-TX、絶縁）
• イーサネットコネクタ: Cable Connector Ethernet X4（JST SM20B-SRSS-TB(LF)(SN)） for AIFX-RE
• 表示: SYS システム状態 LED
• 動作温度: 0 °C ～ +70 °C（測定時の気流 0.5 m/s）
• 保管温度: -40 °C ～ +85 °C
• 湿度: 10 %–95 % RH、結露不可
• 環境（UL）: 汚染度 2
• 高度: 0 m ～ 2000 m
• 寸法（L x W x H）: 60 mm x 45 mm x 9.5 mm
• 取り付け: Mini PCI ソケット（3.3 V）、Type III システムコネクタ
• 構成ソフトウェア: SYCON.net（master & slave）、netX Configuration Tool（slave）
• 認証: RoHS、CE、UKCA、UL 508（UL-File-Nr. E221530）
• EMC / 適合: EN 55011；耐妨害性: EN 61000-4 系列、EN 61000-6-2（産業環境）
