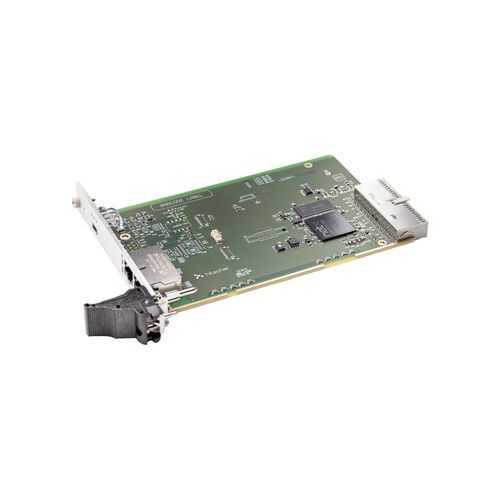

ModbusコンパクトPCI カード CIFX 80-RE

イーサネットシリアル

概要
cifX PCカードファミリーは、PCベースのオートメーション向けにリアルタイムイーサネットおよびフィールドバスを統一的にサポートする標準を提供します。プロトコルスタックはカード上で自律動作し、デュアルポートメモリ（DPM）またはDMAを介してホストとプロセスデータを交換します。netXハードウェアプラットフォームにより、ファームウェアの差し替えでプロトコルを変更でき、プロトコルやカード形式にかかわらず共通のドライバとツールセットが利用可能です。ケーブル長、M12コネクタ、追加NVRAM、拡張温度仕様、2チャネルカード、分離型ネットワークインターフェースなどのオプションにより、用途に応じた統合が可能です。

特長

• リアルタイムイーサネット用CompactPCI通信カード（Master または Slave）
• 統一された設定ツール（SYCON.net / netX Configuration Tool）
• データアクセス：デュアルポートメモリまたはダイレクトメモリアクセス（DMA）
• ハードウェアバリエーションが豊富で、動作温度は最大 +70 °C
• 幅広いデバイスドライバと無償のC-Toolkitを提供

サポートプロトコル

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

技術仕様

• 製品名：CIFX 80-RE
• 部品番号：1280.100
• 概要：リアルタイムイーサネット用 CompactPCI cifX PCカード（Master または Slave）
• 機能：CompactPCI およびイーサネット用通信インターフェース
• 通信コントローラ：netX 100
• RAM：8 MB SDRAM
• FLASH：4 MB シリアル Flash EPROM
• 電源電圧：+3.3 V DC ±5 %
• 典型電流：650 mA（3.3 V時）
• 電源/システムコネクタ：CompactPCI バス経由
• バスタイプ：CompactPCI（3.3 V）
• データアクセス：DPM または DMA
• デュアルポートメモリ容量：64 KB
• データ幅：32 bit
• バス転送速度：33 MHz
• 通信規格：Ethernet
• インターフェース：10BASE-T / 100BASE-TX、絶縁型
• イーサネットコネクタ：2 x RJ45
• 絶縁耐圧：1000 V DC（1 分）
• 診断インターフェース：USB Mini-B（5ピン）
• LED：SYS、COM0、COM1；RJ45チャネルLED（リンク/アクティビティ）
• 動作温度：0 °C ～ +70 °C（測定時の気流 0.5 m/s）
• 保存温度：-40 °C ～ +85 °C
• 湿度：10 % ～ 95 % 相対湿度、結露不可
• 環境（汚染度）：汚染度 2
• 高度：0 m ～ 2000 m
• 寸法（L×W×H）：162.5 mm × 100 mm × 20 mm
• 取り付け：CompactPCI スロット（3.3 V）
• 設定ソフトウェア：SYCON.net（master & slave）、netX Configuration Tool（slave）
• RoHS：対応
• UL：UL 508 認証（UL-File-Nr. E221530）
• EMC / 適合性：CE、UKCA
• エミッション：EN 55011 / EN BS 55011
• イミュニティ：EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6、EN 61000-4-8、EN 61000-6-2（産業環境）
