DMAPCI通信カード CIFX 90E-DNETF

製品概要
cifX PCカードファミリーは、PCベースの自動化向けにReal-Time EthernetおよびFieldbusシステムをサポートする統一プラットフォームです。プロトコルスタックはPCカード上で自律的に実行され、プロセスデータはDual-Port-Memory（DPM）またはDMAを介してホストと交換されます。プロトコルやカード形式に関係なく、すべてのPCカードは同じドライバとツールを共有します。HilscherのnetX技術により、1つのハードウェアプラットフォームで複数のReal-Time Ethernetプロトコルを実現できます。プロトコルは異なるファームウェアをロードすることで切り替えます。

ハイライト

• DeviceNet汎用PCカード（マスタまたはスレーブ）
• すべてのプロトコルとカード形式に対する統一ユーザーインターフェース
• 多数のドライバによる容易な統合
• データアクセス：デュアルポートメモリ（DPM）またはダイレクトメモリアクセス（DMA）
• 取り外し可能なネットワークインターフェースを含む（15 cm または 30 cm）
• 動作温度範囲最大 +70 °C に対応

サポートプロトコル

• DeviceNet Master
• DeviceNet Slave

技術仕様（概要）
製品名: CIFX 90E-DN\ET\F
品番: 1291.514

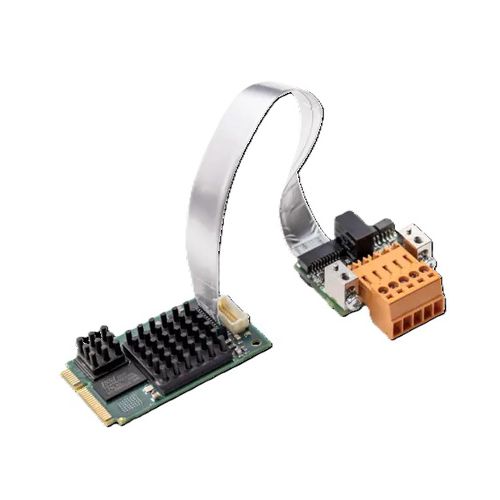

簡易説明: PC Card cifX Mini PCI Express DeviceNet Master or Slave - DeviceNetアセンブリインターフェース（AIFX-DN）用ケーブルコネクタ付き
機能: Mini PCI ExpressおよびDeviceNetインターフェースを備えた通信インターフェース
通信コントローラ種別: netX 100
内蔵メモリ: 8 MB SDRAM；4 MB シリアル Flash EPROM
電源: +3.3 V DC ±5 %（典型電流 3.3 V時 600 mA）
コネクタ: Mini PCI Express バス経由
システムインターフェース: Mini PCI Express、ワンレーンポート（X1）
データアクセス: DPM または DMA；デュアルポートメモリサイズ：64 KB；データ幅：32 bit；伝送速度：33 MHz
通信規格: DeviceNet；インターフェース種別: DeviceNet仕様に準拠した ISO-11898、光アイソレーション；コネクタ: Cable Connector Fieldbus X3（AIFX-DN接続用）
表示: SYS LED（システムステータスLED）
許容周囲条件: 動作温度 -20 °C ... +70 °C（測定時の気流：0.5 m/s）；保存温度 -40 °C ... +85 °C；湿度 10 % … 95 % 相対（結露不可）；高度 0 m … 2000 m
寸法（L x W x H）: 51 mm x 30.2 +/- 0.1 mm x 12.5 mm
取付/設置: PCI Express Mini システムコネクタ（3.3 V）、X1/X2 = ワンレーン
構成ソフトウェア: SYCON.net（master & slave）；netX Configuration Tool（slave）
適合性: RoHS: はい；CE および UKCA: はい
EMC / 耐性: EN 55011、EN 61000-4-2/3/4/5/6/8 および EN 61000-6-2（産業環境）に準拠
