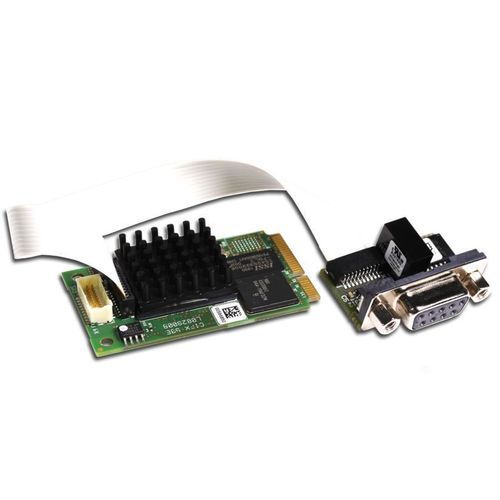

I/Oプロセッサー付きPCI-Expressインターフェース･カード CIFX 90E-DPF

概要
cifX PCカードファミリは、PCベースのオートメーション向けReal-Time EthernetおよびFieldbusシステムをサポートする統一標準です。プロトコルスタックはPCカード上で独立して動作し、プロセスデータはDual-Port Memory（DPM）またはDMAを介してホストと交換されます。Hilscherプラットフォーム戦略により、すべてのPCカードは共通のドライバとツールを使用します。netX技術により、同一ハードウェアで複数のReal-Time Ethernetプロトコルを実現でき、異なるファームウェアをロードすることでプロトコルを切替できます。ケーブル長やM12コネクタ、追加NVRAM、拡張温度範囲、2チャンネルカード、分離型ネットワークインターフェースなど、複数のハードウェアオプションが利用可能です。豊富なデバイスドライバと無償のC-Toolkitが提供されています。

ハイライト

• 汎用 PROFIBUS DP PCカード（マスターまたはスレーブ）
• すべてのプロトコルとカード形式に対する統一ユーザーインターフェース
• 多様なドライバにより容易な統合を実現
• データアクセス：Dual-Port Memory（DPM）またはDMAによるアクセス
• 分離型ネットワークインターフェースを付属（15 cm または 30 cm）

対応プロトコル

• PROFIBUS DP Master
• PROFIBUS DP Slave

技術仕様（表）
製品名：CIFX 90E-DP\F
部品番号：1291.410
簡単な説明：PC Card cifX Mini PCI Express PROFIBUS DP Master または Slave、または PROFIBUS MPI デバイス - PROFIBUS アセンブリインターフェース（AIFX-DP）接続用フィールドバスケーブルコネクタ付属
機能：Mini PCI ExpressおよびPROFIBUSインターフェースを備えた通信インターフェース
通信コントローラタイプ：netX 100
RAM：8 MB SDRAM
FLASH：4 MB シリアル Flash EPROM
供給電圧：+3.3 V DC ±5 %
最大電流（典型）：600 mA（3.3 V時）
コネクタ：Mini PCI Express バス経由
バスタイプ：Mini PCI Express、ワンレーンポート
データアクセス：DPM または DMA（Direct Memory Access）、ハードウェア改訂 A 以降
デュアルポートメモリサイズ：64 KB
データ幅：32 ビット
伝送速度：33 MHz
通信規格：PROFIBUS
インターフェース種別：RS-485、絶縁型
コネクタ（フィールドバス）：PROFIBUS Assembly Interface AIFX-DP 接続用ケーブルコネクタ Fieldbus X3（JST 10FMN-BMT-A-TF(LF)(SN)、ピッチ 1.0 mm）
表示：SYS LED（システムステータスLED）
動作温度範囲：0 °C ... +55 °C（測定時のエアフロー：0.5 m/s）
保管温度範囲：-40 °C ... +85 °C
湿度：相対湿度 10 % … 95 %、結露不可
環境（UL）：UL適合使用のためには汚染度2の環境で使用すること
高度：0 m … 2000 m
寸法（L x W x H）：51 mm x 30.2 +/- 0.1 mm x 11 mm
取り付け/設置：PCI Express Mini システムコネクタ（3.3 V）、X1/X2 = One-Lane
構成ソフトウェア（master/slave）：SYCON.net
構成ソフトウェア（slave）：netX Configuration Tool
適合性：RoHS = Yes
UL認証：UL 508（UL-File-Nr. E221530）
EMC / CE / UKCA：CE = Yes、UKCA = Yes；放射：EN 55011 / EN BS 55011；耐ノイズ：EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6、EN 61000-4-8；汎用規格：EN 61000-6-2（産業環境）

仕様

• 型番：CIFX 90E-DP\F（Mini PCI Express）
• 部番：1291.410
• Fieldbus：PROFIBUS DP（Master または Slave）
• 通信コントローラ：netX 100
• メモリ：8 MB SDRAM、4 MB シリアル Flash
• ホストインターフェース：Mini PCI Express、ワンレーン、33 MHz、32 ビットデータ幅
• データ交換：Dual-Port Memory（64 KB）または DMA
• 電源：3.3 V DC ±5 %、typ. 600 mA
• 外形寸法：51 x 30.2 x 11 mm（Mini PCIe）
• 動作温度：0 °C ～ +55 °C；保管 -40 °C ～ +85 °C
• 絶縁型 RS-485 PROFIBUS インターフェース（AIFX-DP 経由でコネクタ接続）
• 構成ツール：SYCON.net および netX Configuration Tool
• UL および EMC 承認：UL 508（E221530）、CE/UKCA 準拠
