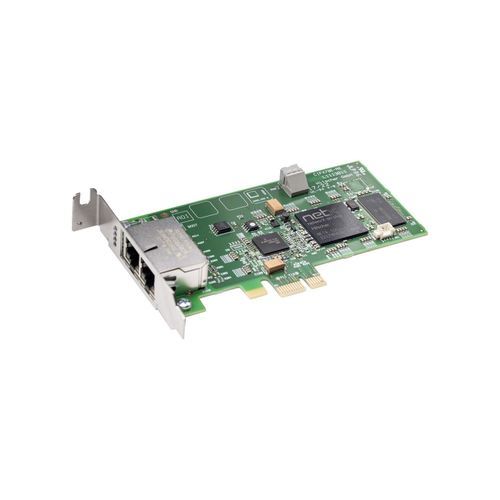

DMAPCI-Expressインターフェース･カード CIFX 70E-RE

デジタルダブル出力I/Oプロセッサー付き

概要
cifX PCカードファミリは、PCベースのオートメーション向けにすべてのReal-Time Ethernetおよびフィールドバスシステムをサポートする統一規格を提供します。プロトコルスタックはカード上で自律的に動作し、プロセスデータはDual-Port-Memory（DPM）またはDMAでホストと交換されます。HilscherのnetX技術により、1つのハードウェア上で複数のReal-Time Ethernetプロトコルを実現可能であり、ファームウェアの差し替えでプロトコルを変更できます。M12コネクタ、追加NVRAM、拡張温度範囲、2チャネル仕様、分離型ネットワークインタフェースなどのハードウェアオプションがあります。幅広いデバイスドライバと無償のC-Toolkitで統合を支援します。

主な特長

• 汎用のReal-Time Ethernet PCカード（MasterまたはSlave）
• プロトコル・カード形式を問わない統一ユーザーインタフェース
• 豊富なドライバによる容易な統合
• Dual-Port-Memory（DPM）またはDMAによるデータアクセス
• ロータリスイッチで設定する一意のスロット番号
• 動作温度 +65 °Cまで（拡張温度オプションあり）

対応プロトコル

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

技術仕様

• 製品名: CIFX 70E-RE
• 品番: 1259.100
• 概要: cifX ロープロファイル PCI Express PCカード、Real-Time Ethernet Master または Slave
• 機能: PCI Express および Ethernet を備えた通信インタフェース
• 通信コントローラ: netX 100
• 内蔵RAM: 8 MB SDRAM
• 内蔵FLASH: 4 MB シリアルFlash EPROM
• 供給電圧: +3.3 V DC ±5%
• 典型電流: 800 mA（3.3 V時）
• 接続: PCI Express バス経由
• バスタイプ: PCI Express x1（One Lane）
• データアクセス: DPM または DMA
• デュアルポートメモリ容量: 64 KB
• データ幅: 32 ビット
• 伝送速度: 2 GBit/s
• Ethernet 規格: 10BASE-T / 100BASE-TX（絶縁）
• Ethernet コネクタ: 2 x RJ45
• 絶縁耐圧: 1000 V DC（1分間試験）
• LED: SYS, COM0, COM1, RJ45 ch0/ch1 Link/Activity（黄/緑）
• 操作要素: スロット番号設定用ロータリスイッチ（カードID）
• 動作温度: 0 °C ～ +65 °C（測定時気流 0.5 m/s）
• 保管温度: -40 °C ～ +85 °C
• 湿度: 相対湿度 10 % ～ 95 %、結露不可
• 高度: 0 m ～ 2000 m
• 寸法（L x W x H）: 119 mm x 69 mm x 18.5 mm
• 構成ソフトウェア: SYCON.net（master/slave）、netX Configuration Tool（slave）
• RoHS: 対応
• UL: UL 508 準拠（UL-File-Nr. E221530）
• 適合: CE, UKCA
• EMC / 規格: EN 55011；イミュニティ: EN 61000-4-2/3/4/5/6/8；EN 61000-6-2
