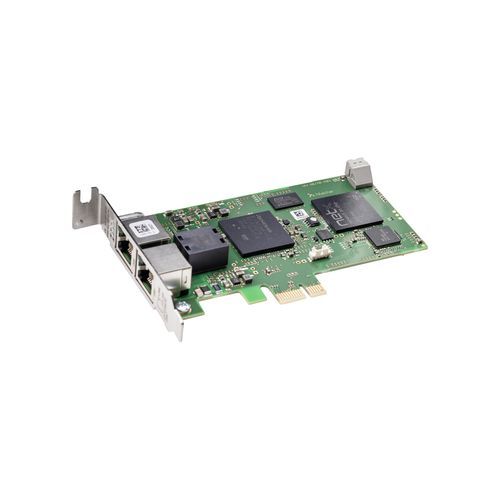

DMAPCI-Expressインターフェース･カード CIFX 70E-CCIES

概要
cifX PCカードファミリは、PCベースの自動化向けにすべてのリアルタイムイーサネットおよびフィールドバスシステムをサポートする統合標準です。プロトコルスタックはPCカード上で自律的に動作し、プロセスデータはデュアルポートメモリ（Dual-Port-Memory）またはDMA（ダイレクトメモリアクセス）を介してホストと交換されます。Hilscher Platform Strategy により、プロトコルやカード形式に関係なくすべてのcifXカードは同じドライバとツールを使用します。HilscherのnetX技術により、1つのハードウェアで複数のリアルタイムイーサネットプロトコルを実現でき、異なるファームウェアをロードすることで通信プロトコルを切り替えられます。

特長

• CC-Link IE Field Slave PCカード
• CC-Link IEネットワーク内のインテリジェントステーション
• 固定物理伝送速度：1 Gbit/s
• SLMPによるアサイクリック通信対応
• プロトコルとカード形式を横断した統一ユーザーインターフェース
• 豊富なドライバにより容易な導入が可能

サポートプロトコル

• CC-Link IE Field Slave

発注情報
製品名 | 部品番号 | 簡易説明
CIFX 70E-CCIES | 1259.700 | ロープロファイル PCI Express PCカード - CC-Link IE Field Slave

技術仕様

• 型番：CIFX 70E-CCIES
• メーカー：Hilscher
• フォームファクタ：ロープロファイル PCI Express（PCカード）
• プロトコル：CC-Link IE Field Slave
• ステーションタイプ：CC-Link IEネットワーク内のインテリジェントステーション
• 固定物理伝送速度：1 Gbit/s
• アサイクリック通信：SLMPでサポート
• プロトコルスタックの実行：PCカード上で自律実行
• ホストインターフェース：デュアルポートメモリ（Dual-Port-Memory）またはDMA（ダイレクトメモリアクセス）
• cifXファミリ共通のドライバとツール（Hilscher Platform Strategy）
• ハードウェアバリアント：ケーブル長の違い、M12コネクタ、オプションのNVRAM、拡張温度範囲、2チャネルカード、分離型ネットワークインターフェースなど
• netXベースのファームウェアによりプロトコルをアップグレード可能
• 部品番号（発注コード）：1259.700
