PC/104インターフェイス カード CIFX 50-DN

ポリカーボナイト-104DeviceNet産業用

製品

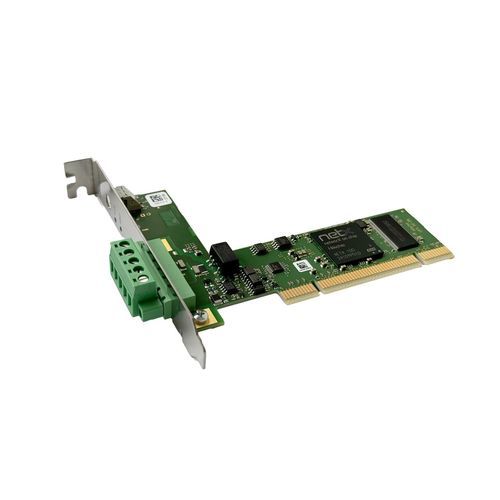

CIFX 50-DN は、DeviceNet 通信向けの PCI カードで、カード上でプロトコルスタックを自律的に動作させ、デュアルポートメモリ (DPM) または DMA を介してホストとプロセスデータを交換します。すべての CIFX カードは共通のドライバとツール設計を採用しており、プロトコルやカード形式を跨いだ一貫した統合を可能にします。ケーブル長や M12 コネクタ、オプションの NVRAM、拡張温度仕様、2チャネル版、分離型ネットワークインターフェースなど、多数のハードウェアオプションを用意しています。豊富なデバイスドライバと無料の C-Toolkit によりソフトウェア統合が容易です。

ハイライト

• 汎用 DeviceNet PCI カード（Master または Slave）
• CIFX の全プロトコル・形式で統一されたユーザーインターフェース
• 幅広いドライバ対応で簡単に統合可能
• Dual-Port Memory または Direct Memory Access (DMA) によるデータアクセス
• 回転スイッチで設定可能な固有のスロット番号
• 最大 70 °C までの拡張動作温度に対応

対応プロトコル

• DeviceNet Master
• DeviceNet Slave

技術仕様

• 製品名: CIFX 50-DN
• 部品番号: 1250.510
• 概要: DeviceNet 用 PCI カード（Master または Slave）
• 機能: PCI と DeviceNet 間の通信インターフェース
• 通信コントローラ: netX 100
• 内蔵メモリ: 8 MB SDRAM; 4 MB シリアル Flash EPROM
• システムインターフェース: バス種別 PCI; 伝送速度 33 MHz; データ幅 32 bit; DPM または DMA によるデータアクセス
• 通信インターフェース: DeviceNet 準拠; DeviceNet 仕様に基づく ISO-11898 タイプ、光アイソレート
• 絶縁電圧: 1000 V DC（1 分間試験）
• コネクタ: COMBICON メス/オス接続, 5 ピン（表記に従う）
• 電源: +3.3 V DC ±5%; 典型最大電流 650 mA（3.3 V 時）; PCI バス経由で電源供給
• 表示: LED SYS（システム）および MNS（Module Network Status デュオLED）
• 操作要素: スロット番号（カード ID）設定用ロータリスイッチ
• 使用環境: 動作温度 -20 °C ～ +70 °C（測定時気流 0.5 m/s）；保管温度 -40 °C ～ +85 °C；湿度 10%～95% RH（結露禁止）；UL 準拠使用時は汚染度 2
• 高度: 0 m ～ 2000 m
• 寸法 (L x W x H): 120 mm x 86 mm x 18.5 mm（ハードウェアリビジョン 5 以降）
• 取り付け: PCI スロット（3.3 V）
• 適合: RoHS はい; EMC/CE はい; UKCA はい
• EMC 放射規格: EN 55011 / EN BS 55011
• EMC イミュニティ規格: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2（産業環境）
• UL 認証: UL 508 に準拠して認証済み; UL ファイル番号 E221530
• 構成ソフトウェア: SYCON.net（Master および Slave）; netX Configuration Tool（Slave）
