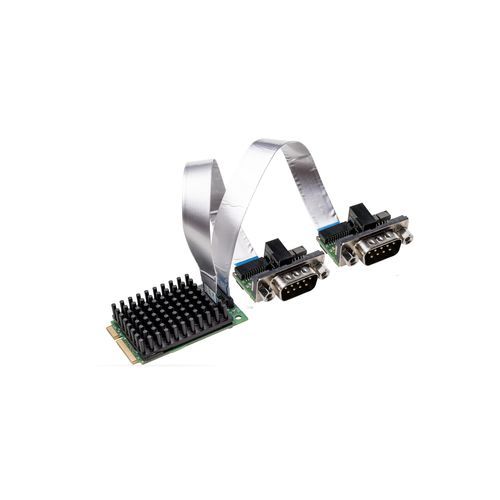

DMAPCI-Expressインターフェース･カード CIFX 90E-2COETF

ダブル出力

説明
cifX PCカードファミリは、PCベースのオートメーション向けにReal-Time Ethernetおよびフィールドバスシステムをサポートする統一規格を提供します。プロトコルスタックはカード上で独立して実行され、プロセスデータはデュアルポートメモリまたはDMAを介してホストと交換されます。cifXプラットフォームの共通戦略により、プロトコルやカード形式に関係なく同一のドライバーとツールが使用されます。netXベースの技術により、単一のハードウェアでReal-Time Ethernetプロトコルを実現でき、ファームウェアの切替で通信プロトコルを変更できます。

主な特長

• 1つのMini PCI Expressスロットで2つのCANopenインターフェース（MasterまたはSlaveとして設定可能）
• すべてのプロトコルおよびカード形式に対する統一されたユーザーインターフェース
• 豊富なドライバにより容易な統合が可能
• データアクセスはデュアルポートメモリまたはダイレクトメモリアクセス（DMA）で実施
• 独立したネットワークケーブル（15 cm または 30 cm）のオプションを含む
• 動作温度拡張版は +70 °C まで対応

製品詳細
タイプ：Mini PCI Express 2チャネル PCカード - CANopen/CANopen
ファミリ：cifX (cifX PC cards)
CANopenモード：Master または Slave
ホストアクセス：Dual-Port Memory または DMA（Direct Memory Access）
ネットワークインターフェース：別体ケーブルあり（15 cm または 30 cm）
動作温度：拡張版で最大 +70 °C
ドライバ：すべてのプロトコル/カード形式に対応する統一 cifX ドライバ
ハードウェアオプション：追加 NVRAM、各種ケーブルおよび M-12 コネクタ、モデルによりヒートシンク有無の 2チャネル版あり

サポートプロトコル

• CANopen Master
• CANopen Slave

バージョンと製品コード
名称 | 製品コード | 簡易説明
CIFX 90E-2CO\ET\F | 1293.504 | Mini PCI Express 2チャネル PCカード - CANopen/CANopen
NXLIC-MASTER 2 LIZENZEN | 8212.000 | Master ライセンス 2つ
CIFX 90E-2CO\ET\F/30 | 1293.504/30 | 動作温度拡張版、30 cm ケーブル付属の Mini PCI Express 2チャネルカード

技術仕様

• フォームファクタ：Mini PCI Express (half-size)
• チャネル数：2チャネル CANopen（Master または Slave に設定可能）
• メモリ / ホストアクセス：Dual-Port Memory および DMA 対応
• ドライバ互換性：すべてのプロトコルと形式に対する統一 cifX ドライバ
• ファームウェア：netX ベース、ファームウェアによりプロトコル変更可能
• ハードウェアオプション：別体ケーブル (15 cm / 30 cm)、オプション NVRAM、動作温度拡張版
• 物理インターフェース：オプションの M-12 コネクタ
• 動作範囲：拡張版で最大 +70 °C
• 典型的な用途：PCベースのオートメーション通信、マルチプロトコル統合
