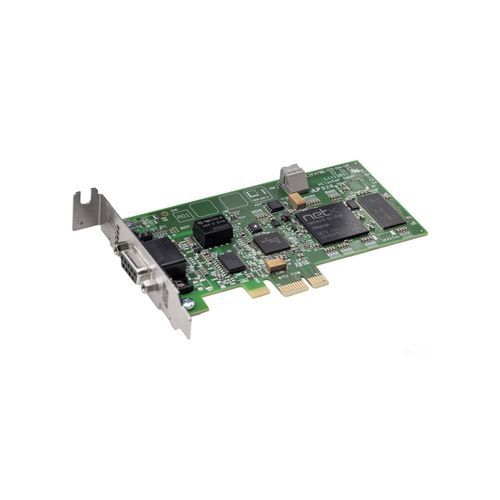

PCI-Expressインターフェース･カード CIFX 70E-DP

概要
cifX の PC カードファミリは、PC ベースのオートメーション向けに Real-Time Ethernet および Fieldbus システムをサポートする統一規格です。プロトコルスタックはカード上で独立して動作し、プロセスデータは Dual-Port Memory (DPM) または DMA を介してホストと交換されます。すべての cifX カードは、プロトコルやカード形式に関係なく同一のドライバとツールを使用します。netX テクノロジーにより、単一のハードウェアで異なるファームウェアを読み込むことで複数の Real-Time Ethernet プロトコルを実現できます。

主な特長

• 汎用 PROFIBUS DP PC カード（マスターまたはスレーブ）
• すべてのプロトコル・カード形式で統一されたユーザーインターフェース
• 豊富なドライバにより容易な統合
• データアクセス：デュアルポートメモリ（DPM）またはDMA（ダイレクトメモリアクセス）
• ロータリセレクタによる一意のスロット番号設定
• 最大 +65 °C（エアフロー時）までの拡張動作温度に対応

ハードウェアオプションおよび機能
各種長さのケーブル、M12 コネクタ、追加 NVRAM、2 チャネル構成や分離ネットワークインターフェースなど、多数のハードウェアオプションがあります。開発・統合用の各種デバイスドライバと無償の C-Toolkit も提供されています。

対応プロトコル

• PROFIBUS DP マスター
• PROFIBUS DP スレーブ

製品概要
製品名: CIFX 70E-DP
品番: 1259.410
簡易説明: cifX Low Profile PCI Express PROFIBUS DP マスターまたはスレーブ、または PROFIBUS MPI デバイス
機能: PCI Express と PROFIBUS インターフェースを備えた通信インターフェース

仕様／技術情報

• 通信コントローラ: netX 100
• 内蔵 SDRAM: 8 MB
• フラッシュメモリ: 4 MB シリアル Flash EPROM
• 電源: +3.3 V DC ±5%
• 典型電流: 800 mA（3.3 V 時）
• 電源／データコネクタ: PCI Express バス経由（シングルレーンポート）
• データアクセス: DPM または DMA（ダイレクトメモリアクセス）
• デュアルポートメモリ容量: 64 KB
• データ幅: 32 ビット
• 内部転送速度: 2 Gbit/s
• 通信規格: PROFIBUS
• PROFIBUS インターフェース型式: 絶縁 RS-485
• PROFIBUS コネクタ: 9 ピン D-Sub メス
• 絶縁耐圧: 1000 V DC（1 分間試験）
• 表示/LED: SYS（システム状態 LED）、COM（通信状態、二重 LED）
• 操作要素: デバイスアドレス（スロット番号）設定用ロータリセレクタ
• 動作温度範囲: 0 °C … +65 °C（0.5 m/s のエアフロー時）
• 保存温度範囲: -40 °C … +85 °C
• 湿度: 相対湿度 10% … 95%、結露不可
• 環境（UL 適合）: 汚染度 2
• 動作高度: 0 m … 2000 m
• 寸法（L x D x H）: 119 mm x 69 mm x 18.5 mm
• マスター/スレーブ設定ソフト: SYCON.net
• スレーブ設定ツール: netX 設定ツール
• RoHS 適合: はい
• UL 認証: UL 508 準拠（UL ファイル番号 E221530）
• EMC マークおよび適合: CE および UKCA
• エミッション: EN 55011 / EN BS 55011
• イミュニティ: EN 61000-4-2（ESD）、EN 61000-4-3（RF）、EN 61000-4-4（バースト）、EN 61000-4-5（サージ）、EN 61000-4-6（伝導妨害）、EN 61000-4-8（磁界）、EN 61000-6-2（産業環境）
• 関連製品／注意: マスターライセンス NXLIC-MASTER 利用可能（製品コード 8211.000）
