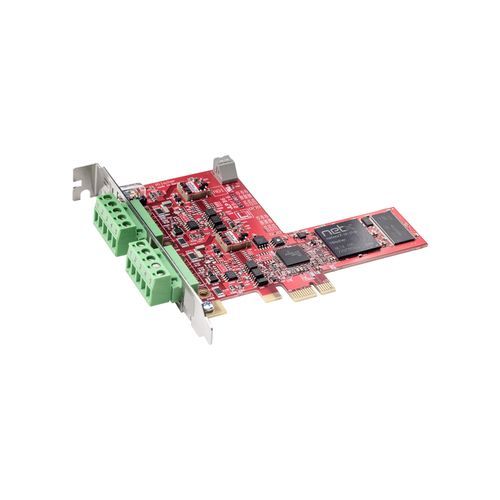

PCI通信カード CIFX 50E-2DN

絶縁2チャンネル

概要
cifX ファミリーのPCボードは、PCベースのオートメーション向けに Real-Time Ethernet と Fieldbus システムをサポートする統一規格です。プロトコルスタックはボード上で自律的に実行され、ホストとのデータ交換はデュアルポートメモリ（DPM）またはダイレクトメモリアクセス（DMA）で行われます。netX 技術により、単一のハードウェアで Real-Time Ethernet プロトコルを実現し、異なるファームウェアを読み込むことでプロトコルを切り替えられます。

主な特徴

• 1つの PCI Express スロットで動作する 2 系統の DeviceNet インターフェース（Master または Slave）
• すべてのプロトコルおよびボード形式で統一されたユーザーインターフェース
• 豊富なドライバにより容易な統合が可能
• デュアルポートメモリまたはダイレクトメモリアクセスによるデータアクセス
• ロータリセレクタによる一意のスロット番号割当て
• 最大 70 °C までの広い動作温度範囲に対応

詳細説明
CIFX 50E-2DN（cifX PCI 2 チャネル）ボードは、ハードウェア/ファームウェア（netX 100）による通信制御を実装しています。追加 NVRAM、M12 コネクタ、各種ケーブル長、2 チャネルバリアントなどのハードウェアオプションがあります。すべての cifX ボードは同一の Hilscher ドライバおよびツールセットを使用し、統合と保守を簡素化します。開発用の無償 C-Toolkit が利用可能です。

サポートプロトコル

• DeviceNet Master
• DeviceNet Slave

技術仕様（抜粋）
製品名：CIFX 50-2DN / CIFX 50E-2DN
型番：1252.510（CIFX 50-2DN） / 1253.510（CIFX 50E-2DN）
概要説明：cifX PCI PC ボード、2 チャネル DeviceNet Master または Slave
通信コントローラ：netX 100
オンボードメモリ：SDRAM 8 MB；シリアル Flash EPROM 4 MB
システムインターフェース：PCI バス（33 MHz、32 bit）
データアクセス：DPM または DMA（ダイレクトメモリアクセス）
通信インターフェース 1 および 2：DeviceNet（ISO-11898）、光アイソレーション、絶縁電圧 1000 V DC（1 分試験）、5 ピン COMBICON オスコネクタ
電源：+3.3 V DC ±5%、典型電流 700 mA（PCI バス経由）
表示/LED：SYS ステータス LED；DeviceNet 状態用の二重 MNS 0 / MNS 1 LED
操作要素：デバイスアドレス（ボード ID）用ロータリセレクタ
環境条件：動作温度 -20 °C … +70 °C（気流 0.5 m/s）；保存温度 -40 °C … +85 °C；相対湿度 10% … 95%（結露なきこと）；高度 0 … 2000 m
寸法：120 mm x 94.5 mm x 18.5 mm；取り付け：PCI スロット（3.3 V）
適合性：RoHS、CE、UKCA；EMC：EN 55011；耐ノイズ性：EN 61000-4-x に準拠；UL 認証：UL 508（UL ファイル番号 E221530）

注意
ボードは Hilscher のドライバおよびツール（例：SYCON.net）と共に提供されます。Master 機能向けのライセンスオプション（オプションのソフトウェアライセンス）があります。
