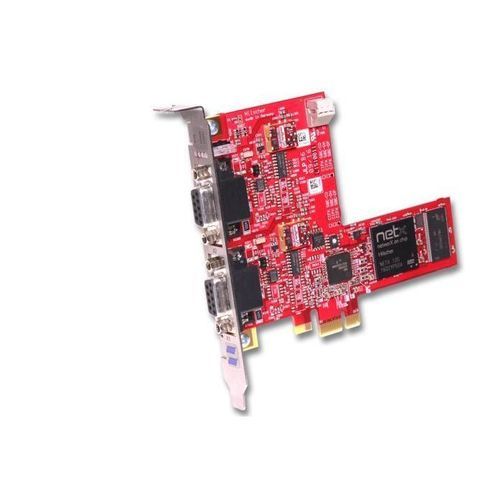

デジタルPCI-Expressインターフェース･カード CIFX 50E-2DP

ダブル出力I/Oプロセッサー付き

製品概要
CIFX 50E-2DP は PROFIBUS DP（マスタまたはスレーブ）用の 2 チャネル PCI Express PC カードで、PC ベースのオートメーション向けに決定論的な通信を提供します。cifX ファミリはプロトコルスタックをカード上で自律的に実行し、Dual-Port-Memory（DPM）または DMA を介してホストとプロセスデータを交換します。Hilscher の netX 技術により、ファームウェアの変更により複数のリアルタイムイーサネットおよびフィールドバスプロトコルをサポートできます。

ハイライト

• 単一の PCI Express スロットで 2 つの PROFIBUS DP インタフェース（マスタまたはスレーブに設定可能）
• すべてのプロトコルおよびカード形式に対する統一されたユーザーインタフェースとツール
• C-Toolkit を含む広範なドライバ/ツールのサポートにより統合が容易
• Dual-Port-Memory（DPM）またはダイレクトメモリアクセス（DMA）によるデータアクセス
• ロータリースイッチによる一意のスロット番号割り当て
• 最大 +70 °C までの拡張動作温度範囲（指定条件下）

対応プロトコル

• PROFIBUS DP Master
• PROFIBUS DP Slave

技術データ（主要項目抜粋）
製品名: CIFX 50E-2DP
型番: 1253.410
簡易説明: cifX PCI Express PC カード 2 チャネル PROFIBUS DP Master または Slave
機能: PCI Express と 2 × PROFIBUS インタフェースを備えた通信インタフェース
通信コントローラ: netX 100
内蔵メモリ - RAM: 8 MB SDRAM
内蔵メモリ - FLASH: 4 MB serial Flash EPROM
システムインタフェース - バスタイプ: PCI Express, One Lane Port (x1)
伝送速度: 2 GBit/s
データアクセス: DPM または DMA (Direct Memory Access)
データ幅: 32 bit
通信インタフェース - 標準: PROFIBUS（RS-485、絶縁）
絶縁耐圧: 1000 V DC（1 分間試験）
コネクタ: D-Sub, メス, 9 ピン（×2）
電源 - 電圧: +3.3 V DC ±5 %
電源 - 3.3 V 時の典型電流: 840 mA
表示: SYS（システム状態 LED）；COM0 および COM1（デュオ LED）
操作要素: スロット番号（カード ID）割り当て用ロータリースイッチ
動作温度範囲: -20 °C … +70 °C（測定時の気流 0.5 m/s）
保管温度範囲: -40 °C … +85 °C
湿度: 10 % … 95 % RH、結露不可
高度: 0 m … 2000 m
本体寸法（L × W × H）: 120 mm × 94.5 mm × 18.5 mm
取付/設置: PCI Express x1 スロット（3.3 V）
適合: RoHS: はい; CE: はい; UKCA: はい; UL 認証: UL 508 (UL-File-Nr. E221530)
構成ソフトウェア: SYCON.net

特長 / 技術仕様

• モデル: CIFX 50E-2DP
• 型番: 1253.410
• プロトコルチャネル: 2 × PROFIBUS DP（Master または Slave）
• コントローラ: netX 100
• RAM: 8 MB SDRAM; Flash: 4 MB serial Flash EPROM
• ホストインタフェース: PCI Express x1 (3.3 V), 2 GBit/s
• データアクセス: Dual-Port-Memory (DPM) または DMA
• 電気インタフェース: 絶縁型 RS-485; 絶縁 1000 V DC
• コネクタ: 2 × D-Sub 9 ピン（メス）
• 電源: +3.3 V DC ±5 %, 典型電流 840 mA
• 表示: SYS, COM0, COM1 LED
• 動作温度: -20 °C〜+70 °C（指定気流時）
• 寸法: 120 × 94.5 × 18.5 mm; PCIe x1 スロットに搭載
• 適合/認証: CE, UKCA, RoHS, UL 508 (UL-File-Nr. E221530)
