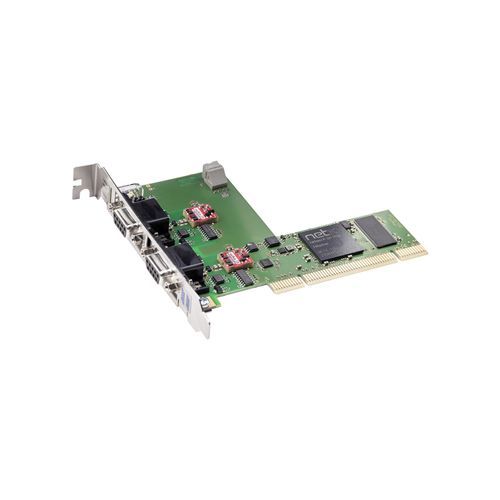

PCI通信カード CIFX 50-2DP

RS422/RS485絶縁2チャンネル

概要
cifX ファミリの PC ボードは、PC ベースの自動化向けに Real-Time Ethernet および Fieldbus システムをサポートする統一標準です。プロトコルスタックはボード上で独立して動作し、プロセスデータはデュアルポートメモリ（DPM）または DMA を介してホストと交換されます。すべての cifX ボードは同一のドライバーとツールセットを使用します。netX 技術により、異なるファームウェアをロードすることで複数のプロトコルを実現できます。

主な特徴

• 単一の PCI スロットに PROFIBUS DP インターフェースを 2 系統（マスタまたはスレーブ）搭載
• すべてのプロトコルおよびカード形式に対する統一ユーザーインターフェース
• 豊富なドライバーにより容易な統合が可能
• データアクセスはデュアルポートメモリ（DPM）またはダイレクトメモリアクセス（DMA）で実行
• 固有のスロット番号、ロータリースイッチで割り当て
• 動作温度拡張：最大 +70 °C

サポートプロトコル

• PROFIBUS DP マスタ
• PROFIBUS DP スレーブ

技術データ（抜粋）
製品名: CIFX 50-2DP
品番: 1252.410
簡易説明: cifX PCI 2 チャネル PROFIBUS DP マスタまたはスレーブ カード
機能: PCI および 2 系統の PROFIBUS インターフェースを備えた通信インターフェース
通信コントローラ: netX 100
搭載メモリ: SDRAM 8 MB; シリアル Flash EPROM 4 MB
システムインターフェース: PCI バス、33 MHz、データ幅 32 ビット
データアクセス: DPM または DMA（ダイレクトメモリアクセス）
通信インターフェース (x2): 標準 PROFIBUS; 絶縁 RS-485 インターフェース; 絶縁電圧 1000 V DC（1 分間試験）; 9 ピン D-Sub メスコネクタ
電源: +3.3 V DC ±5%、定格電流 700 mA（PCI バス経由給電）
表示: LED (SYS、COM0 デュアル LED、COM1 デュアル LED)
操作要素: デバイスアドレス割当用ロータリースイッチ（ボード ID）
環境条件: 使用温度 -20 °C … +70 °C（気流 0.5 m/s 時）；保存温度 -40 °C … +85 °C；湿度 10% … 95%（結露なきこと）；使用高度 0 … 2000 m
適合および認証: RoHS 対応; CE マーク; UKCA マーク; UL 認証: UL 508（UL ファイル番号 E221530）
構成ソフトウェア: SYCON.net

ハードウェアに関する注記とオプション
cifX ファミリで利用可能なハードウェアオプション: 各種ケーブル長、M12 コネクタ、追加 NVRAM、拡張温度レンジ、2 チャネルカード、個別ネットワークインターフェースなど。netX の別ファームウェアをロードすることでプロトコル切替が可能です。

特徴 / 技術仕様

• モデル: CIFX 50-2DP
• 製品コード: 1252.410
• 種類: PCI PC カード 2 チャネル PROFIBUS DP (Master/Slave)
• コントローラ: netX 100
• メモリ: SDRAM 8 MB、シリアル Flash 4 MB
• システムバス: PCI 3.3 V、33 MHz、32 ビット
• データアクセス: DPM または DMA
• PROFIBUS インターフェース: 2 x 絶縁 RS-485、D-Sub 9 ピン、1000 V DC 絶縁
• 電源: +3.3 V ±5%、典型 700 mA
• 表示灯: LED SYS、COM0、COM1
• 操作: スロット ID 割当のためのロータリースイッチ
• 環境: 動作 -20…+70 °C（0.5 m/s 気流）、保存 -40…+85 °C、湿度 10–95% 非結露
• 寸法: 120 x 94.5 x 18.5 mm
• 取付け: PCI スロット（3.3 V）
• EMC 適合: EN 55011 / EN BS 55011; イミュニティ: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2（産業環境向け）
• 認証: CE、UKCA、UL 508（ファイル E221530）
• サポートソフトウェア: SYCON.net; netX 開発ツールおよびドライバー利用可能
