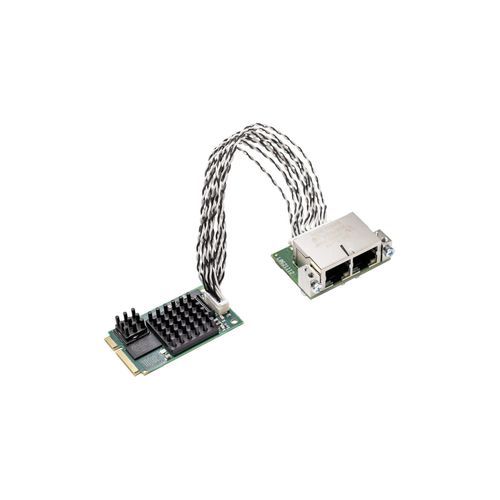

DMAPCI-Expressインターフェース･カード CIFX 90E-REETF series

I/Oプロセッサー付きダブル出力

タイトル
cifX Mini PCI Express PCカード（拡張温度範囲） - リアルタイムイーサネット

ハイライト

• 汎用リアルタイムイーサネットPCカード（マスターまたはスレーブ）
• プロトコルやカード形式に依存しない統一されたユーザーインターフェース
• 複数のドライバ選択肢により容易な統合
• Dual-Port-Memory（DPM）またはDMAによるデータアクセス
• 別置きネットワークインターフェース（15 cm または 20 cm ケーブル）、M12コネクタはオプション
• 動作温度最大 +70 °C に対応する拡張温度範囲

説明
cifX PCカードファミリは、PCベースのオートメーション向けにReal-Time EthernetおよびFieldbusシステムをサポートする統一ソリューションを提供します。プロトコルスタックはカード上で自律的に動作し、プロセスデータはDual-Port-MemoryまたはDMAを介してホストと交換されます。HilscherのnetX技術により、単一のハードウェアプラットフォームでReal-Time Ethernetプロトコルを実装でき、異なるファームウェアをロードすることで通信プロトコルを切り替えられます。Hilscherの共通プラットフォーム戦略により、すべてのcifXカードはプロトコルやカード形式にかかわらず同じドライバとツールを使用します。
ハードウェアオプション：異なる長さのケーブル、M12コネクタ、追加NVRAM、拡張温度範囲、2チャネルカード、別置きネットワークインターフェースなど。幅広いデバイスドライバと無償のC-Toolkitも利用可能です。
cifXポートフォリオは、PCベースのオートメーションの要件に対応するため、新しい規格、プロトコル、形式で継続的に更新されています。

サポートプロトコル

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

特長 / 技術仕様

• 製品名: CIFX 90E-RE\\ET\\F
• 品番: 1291.104
• 簡易説明: Real-Time Ethernet マスター/スレーブ用 cifX Mini PCI Express PCカード - AIFX-RE 組立用インターフェース接続用イーサネットケーブルコネクタ付き
• 機能: Mini PCI Express とイーサネットインターフェースを備えた通信インターフェース
• 通信コントローラ: netX 100
• RAM: 8 MB SDRAM
• フラッシュメモリ: 4 MB シリアル Flash EPROM
• 電源電圧: +3.3 V DC ±5%
• 典型最大電流: 800 mA（3.3 V時）
• 電源コネクタ: Mini PCI Express バス経由
• バスタイプ: Mini PCI Express、シングルレーンポート
• データアクセス: DPM または DMA
• デュアルポートメモリ容量: 64 KB
• データ幅: 32 bit
• バス速度: 33 MHz
• 通信インターフェース: Ethernet 10BASE-T/100BASE-TX、絶縁
• イーサネットコネクタ: AIFX-RE 組立インターフェースに接続するためのイーサネットケーブルコネクタ X4（JST BM20B-SRDS-G-TFC、ピッチ 1.0 mm）
• 表示: SYS ステータス LED
• 動作温度範囲: 0 °C … +70 °C（測定時の気流: 0.5 m/s）
• 保存温度範囲: -40 °C … +85 °C
• 湿度: 相対湿度 10% … 95%、結露不可
• 動作高度: 0 m … 2000 m
• 寸法（L x W x H）: 51 mm x 30.2 ±0.1 mm x 12.5 mm
• 取り付け/設置: Mini PCI Express システムコネクタ（3.3 V）、X1/X2 = single-lane
• 構成ソフトウェア（Master と Slave）: SYCON.net
• Slave 構成ツール: netX configuration tool
• 適合性: RoHS: はい
• マークおよび EMC: CE マーク: はい；UKCA マーク: はい；放射妨害: EN 55011 / EN BS 55011；耐性: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8；産業環境: EN 61000-6-2
