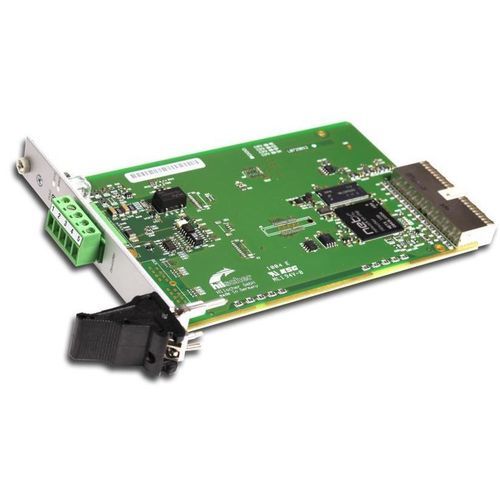

フィールドバスコンパクトPCI カード CIFX 80-DN

USB接続DeviceNet

製品概要 cifXシリーズのPCカードは、PCベースの自動化向けにリアルタイムEthernetおよびフィールドバスを統一的にサポートする標準ソリューションです。プロトコルスタックはカード上で自律的に動作し、プロセスデータはデュアルポートメモリ（DPM）またはDMA（ダイレクトメモリアクセス）を介してホストと交換されます。netX技術により、単一のハードウェアでファームウェアを切替えることで複数のプロトコルに対応可能です。ケーブル長、M-12コネクタ、オプションのNVRAM、拡張動作温度、2チャネルカード、分離型ネットワークインターフェースなどのハードウェアオプションにより、多様な産業用途に適合します。

特長

• マスターまたはスレーブ設定が可能な汎用DeviceNet PCカード
• プロトコル・カード形式を問わない統一ユーザーインターフェース
• 豊富なドライバと無償のC-Toolkitにより容易な統合
• データアクセスはデュアルポートメモリ（DPM）またはDMAで実施
• 最大 +70 °C までの動作温度範囲（エアフロー時）

サポートプロトコル

• DeviceNet Master
• DeviceNet Slave

技術データ（抜粋） 製品名：CIFX 80-DN
部品番号：1280.510
簡易説明：PC Card cifX Compact PCI DeviceNet Master または Slave
機能：Compact PCIおよびDeviceNetインターフェースを備えた通信インターフェース
通信コントローラ - 種類：netX 100
内蔵メモリ - RAM：8 MB SDRAM
内蔵メモリ - FLASH：4 MB シリアル Flash EPROM
電源 - 供給電圧：+3.3 V DC ±5 %
電源 - 最大電流（典型）：650 mA（3.3 V時）
コネクタ：Compact PCI バス経由
システムインターフェース - バスタイプ：Compact PCI
データアクセス：DPM または DMA（Direct Memory Access）
デュアルポートメモリ容量：64 KB
データ幅：32 bit
伝送速度：33 MHz
通信インターフェース - 通信規格：DeviceNet
インターフェース種別：DeviceNet仕様に準拠した ISO-11898、光アイソレート
コネクタ（DeviceNet）：COMBICON、オス、5ピン
絶縁電圧：1000 V DC（1分間試験）
診断インターフェース - 種類：USB
診断コネクタ：Mini B USB プラグ、5ピン
表示 - LED表示：SYS（システムステータスLED）、MNS（モジュールネットワークステータスデュオLED）
許容環境条件 - 動作温度範囲：-20 °C ... +70 °C（計測時エアフロー：0.5 m/s）
保管温度範囲：-40 °C ... +85 °C
湿度：10 % … 95 % 相対湿度、結露不可
環境：UL適合使用の場合、汚染度2の環境で使用すること。
高度：0 m … 2000 m
装置 - 寸法（L x W x H）：162.5 mm x 100 mm x 20 mm
取り付け/設置：Compact PCI スロット（3.3 V）
設定：マスター／スレーブ用設定ソフト：SYCON.net；スレーブ設定ソフト：netX Configuration Tool
適合性 - RoHS：Yes（準拠）
UL認証：UL（UL 508に準拠） - ULファイル：UL-File-Nr. E221530
EMC指令適合 - CE 表示：Yes；UKCA 表示：Yes；放射：EN 55011 / EN BS 55011；耐ノイズ性：EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2

仕様 / 技術仕様

• 製品名：CIFX 80-DN
• 部品番号：1280.510
• プロトコル：DeviceNet（Master または Slave）
• コントローラ：netX 100
• RAM：8 MB SDRAM
• Flash：4 MB シリアル Flash EPROM
• デュアルポートメモリ：64 KB
• データ幅：32 bit
• ホストバス：Compact PCI（3.3 V）、伝送速度 33 MHz
• 電源電圧：+3.3 V DC ±5 %、典型電流 650 mA
• DeviceNetインターフェース：ISO-11898、光アイソレート；COMBICON オス 5ピンコネクタ
• 絶縁電圧：1000 V DC（1分間）
• 診断：Mini B USB コネクタ
• LED：SYS および MNS
• 動作温度：-20 °C ～ +70 °C（エアフロー 0.5 m/s 時）
• 保管温度：-40 °C ～ +85 °C
• 湿度：10–95 % RH、結露不可
• 寸法：162.5 x 100 x 20 mm；Compact PCI スロット（3.3 V）に取り付け
• 規格/承認：RoHS 準拠；UL 508（UL-File E221530）；EMC：EN 55011、EN 61000 シリーズ、EN 61000-6-2
