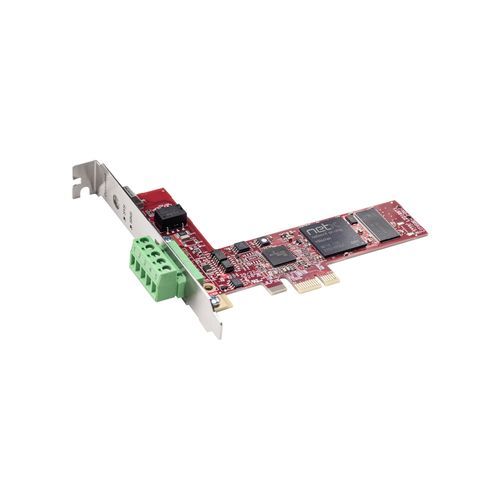

DMAPCI-Expressインターフェース･カード CIFX 50E-DN

製品名
CIFX 50E-DN — DeviceNet通信向けPCI Express PCカード。PCベースの自動化でDeviceNet MasterまたはSlaveとして使用可能です。

主な特長

• MasterまたはSlaveに設定可能な汎用DeviceNet PCカード
• プロトコルやカード形式を問わない統一されたユーザーインターフェース
• 豊富なドライバとツールにより容易な統合が可能
• Dual-Port Memory（DPM）またはDirect Memory Access（DMA）によるデータアクセス
• ロータリースイッチで割り当てる専用スロット番号

概要
cifX PCカードファミリは、PCベースの自動化向けReal-Time Ethernetおよびフィールドバスシステムの統一標準を提供します。プロトコルスタックはカード上で自律的に動作し、DPMまたはDMA経由でホストとプロセスデータを交換します。Hilscherの共通プラットフォーム戦略により、プロトコルやカード形式に関係なくすべてのPCカードで同一のドライバとツールが使用されます。netX技術により単一のハードウェアで複数のReal-Time Ethernetプロトコルを実現でき、異なるファームウェアをロードすることでプロトコルを切替えられます。ハードウェアオプションには各種ケーブル長、M12コネクタ、追加NVRAM、拡張温度範囲、2チャネルカードや分離型ネットワークインターフェースなどがあります。多様なデバイスドライバと無償のC-Toolkitが統合用に提供されています。

対応プロトコル

• DeviceNet Master
• DeviceNet Slave

仕様

• 製品名: CIFX 50E-DN
• 部品番号: 1251.510
• 簡易説明: PC Card cifX PCI Express — DeviceNet Master または Slave
• 機能: PCI ExpressおよびDeviceNetインターフェースを備えた通信インターフェース
• 通信コントローラ / 型式: netX 100
• 内蔵メモリ: 8 MB SDRAM；4 MB シリアル Flash EPROM
• システムインターフェース — バス種別: PCI Express、ワンレーンポート (x1)
• 伝送速度: 2 GBit/s
• データアクセス: DPM または DMA（DMAはハードウェアリビジョン4から利用可能）
• データ幅: 32 bit
• 通信規格: DeviceNet
• インターフェース種別: DeviceNet仕様に準拠した ISO-11898、光学的に絶縁
• 絶縁電圧: 1000 V DC（1分間試験）
• DeviceNetコネクタ: COMBICON、オス、5ピン
• 電源 — 供給電圧: +3.3 V DC ±5 %
• 最大電流（典型）: 800 mA（3.3 V時）
• 電源コネクタ: PCI Expressバス経由
• 表示: SYS（システムステータスLED）；MNS（Module Network Status — デュオLED）
• 操作要素: スロット番号（カードID）用ロータリースイッチ
• 動作温度範囲: -20 °C … +70 °C（測定時の気流: 0.5 m/s）
• 保管温度範囲: -40 °C … +85 °C
• 湿度: 10 % … 95 % 相対湿度、結露不可
• 環境: UL準拠で使用する場合：汚染度2の環境での使用が必要
• 高度: 0 m … 2000 m
• 寸法（L x W x H）: 120 mm x 86 mm x 18.5 mm（ハードウェアリビジョン4以降）
• 取り付け / 設置: PCI Express x1 スロット（3.3 V）
• 適合性: RoHS — はい
• EMC指令への適合: CE表示 — はい；UKCA表示 — はい
• 放射規格: EN 55011 / EN BS 55011（無線妨害特性）
• イミュニティ規格: EN 61000-4-2（ESD）、EN 61000-4-3（放射RF）、EN 61000-4-4（バースト）、EN 61000-4-5（サージ）、EN 61000-4-6（導通性妨害）、EN 61000-4-8（電源周波数磁界）、EN 61000-6-2（産業環境）
• UL認証: UL 508に準拠して認証済み — UL-File-Nr. E221530
• 構成ソフトウェア（master と slave）: SYCON.net
• 構成ソフトウェア（slave）: netX Configuration Tool
