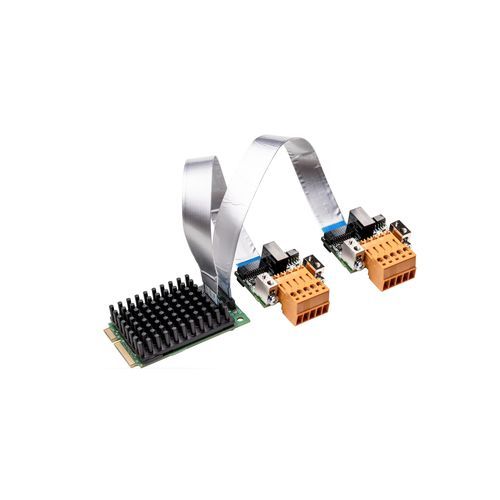

DMAPCI-Expressインターフェース･カード CIFX 90E-2DNETF

ダブル出力

概要
cifX ファミリーのPCカードは、PC ベースのオートメーション向けに Real-Time Ethernet および Fieldbus システムをサポートする統一規格です。プロトコルスタックは PC カード上で独立して動作し、プロセスデータは Dual-Port Memory または DMA を介してホストと交換されます。Hilscher のプラットフォーム戦略により、プロトコルやカード形状に関係なく、すべての PC カードで同一のドライバーとツールを使用できます。Hilscher の netX テクノロジーは、単一のハードウェアであらゆる Real-Time Ethernet プロトコルを実現可能にし、ファームウェアの差し替えでプロトコル変更が可能です。

ハイライト

• 1 スロットの Mini PCI Express に 2 系統の DeviceNet インターフェース（Master または Slave に設定可能）
• すべてのプロトコル・カード形式で統一されたユーザーインターフェースとツールセット
• 豊富なドライバーにより容易な統合が可能
• Dual-Port Memory または DMA によるデータアクセス
• 分離型ネットワークケーブル（15 cm または 30 cm）を利用可能
• 最大 70 °C の拡張温度仕様のバリエーションあり

対応プロトコル

• DeviceNet Master
• DeviceNet Slave

製品詳細（表記）
製品名 — CIFX 90E-2DN\ET\F
製品コード — 1293.514
簡易説明 — Mini PCI Express 2 チャネル PC カード - DeviceNet/DeviceNet
NXLIC-MASTER 2 ライセンス — 8212.000 — 2 ライセンス（Master）
CIFX 90E-2DN\ET\F/30 — 1293.514/30 — 拡張温度範囲の Mini PCI Express 2 チャネル PC カード - DeviceNet/DeviceNet、30 cm ケーブル付属

追加情報
cifX ファミリーは、各種ケーブル長、M12 コネクタ、追加 NVRAM、拡張温度バリエーション、2 チャネルカード、分離ネットワークインターフェースなど、豊富なハードウェアオプションを提供します。デバイスドライバーの充実したセットと無償の C-Toolkit が利用可能です。

特徴 / 技術仕様

• フォームファクタ：Mini PCI Express（シングルスロット）
• DeviceNet 2 チャネル（Master または Slave に構成可能）
• データアクセス：Dual-Port Memory または DMA
• 分離型ネットワークインターフェース利用可能（15 cm または 30 cm ケーブル）
• ハードウェアオプション：各種ケーブル長、M12 コネクタ、追加 NVRAM
• 拡張温度範囲：最大 70 °C（/30 バリアントは 30 cm ケーブルを含む）
• 主要製品コード：1293.514（バリアント 1293.514/30）
• 互換性：cifX ファミリーの一部（すべてのプロトコル/フォームファクタで同一のドライバーとツール）
