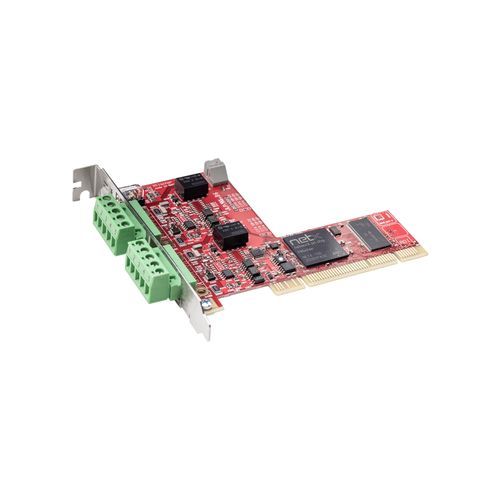

PCI通信カード CIFX 50-2DN

絶縁2チャンネル

概要
cifX PCカードファミリは、PCベースのオートメーション向けにReal-Time EthernetおよびFieldbusシステムをサポートする統一規格です。プロトコルスタックはカード上で独立して動作し、プロセスデータはデュアルポートメモリ（DPM）またはDMAを介してホストと交換されます。すべてのcifXカードは、プロトコルやカード形式に関係なく同じドライバとツールを使用します。netX技術により、異なるファームウェアをロードすることで単一のハードウェア上で複数のReal-Time Ethernetプロトコルを実現できます。

ハイライト

• 単一のPCIスロットで動作する2チャネルDeviceNetインターフェース（マスターまたはスレーブ）
• プロトコルやカード形式を問わない統一ユーザーインターフェース
• 豊富なドライバにより容易な統合が可能
• データアクセスはデュアルポートメモリ（DPM）またはダイレクトメモリアクセス（DMA）
• ロータリースイッチによる固有のスロット番号設定
• 動作温度最大+70 °Cの拡張範囲に対応

詳細説明
ケーブル長の選択、M12コネクタ、追加NVRAM、拡張温度範囲、2チャネルカードや独立ネットワークインターフェースなどの柔軟なハードウェアオプションにより、多様な用途に最適なソリューションを提供します。開発および統合向けに幅広いデバイスドライバと無償のCツールキットが利用可能です。

サポートプロトコル

• DeviceNet Master
• DeviceNet Slave

技術データ（抜粋）
製品名: CIFX 50-2DN
型番: 1252.510
簡易説明: cifX PCIカード 2チャネル DeviceNet マスターまたはスレーブ
機能: PCIおよび2つのDeviceNetインターフェースを備えた通信インターフェース
通信コントローラ（種類）: netX 100
RAM: 8 MB SDRAM
フラッシュメモリ: 4 MB シリアル Flash EPROM
システムインターフェース: PCIバス、33 MHz、32ビットデータ幅
データアクセス: DPMまたはDMA（ダイレクトメモリアクセス）
通信インターフェース（1および2）: DeviceNet、ISO-11898準拠、光アイソレーション付き；絶縁電圧 1000 V DC（1分間試験）；5ピン COMBICON オスコネクタ
電源: +3.3 V DC ±5%、典型電流 700 mA（3.3 V時）
表示: ステータスLED（SYS；MNS 0；MNS 1 - デュアルLED）
操作要素: デバイスアドレス（スロット番号）設定用ロータリースイッチ
環境条件: 動作温度 -20 °C … +70 °C（0.5 m/s 気流時）；保存温度 -40 °C … +85 °C；相対湿度 10% … 95%（結露なきこと）；高度 0 … 2000 m
寸法: 120 mm x 94.5 mm x 18.5 mm
取り付け/設置: PCIスロット（3.3 V）
適合性: RoHS；CEおよびUKCAマーキング；EN規格に基づくEMCおよびイミュニティ認証（資料参照）；UL認証（UL 508） - ULファイル番号 E221530
構成/ソフトウェア: SYCON.net
