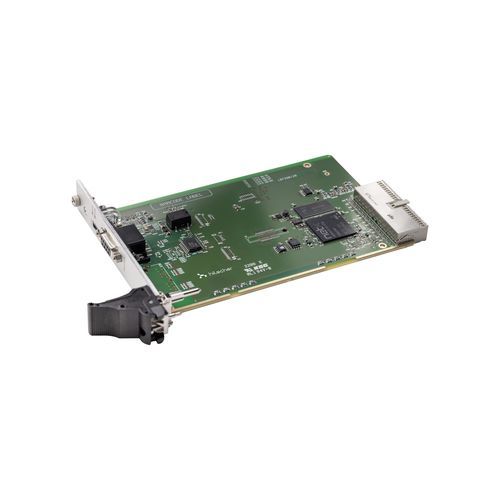

Cartão CompactPCI fieldbus CIFX 80-DP

USBRS-485PROFIBUS DP

Nome do produto
A CIFX 80-DP é uma placa PC CompactPCI para PROFIBUS DP que fornece comunicação em tempo real para automação baseada em PC (configurável como Master ou Slave). A placa integra a tecnologia netX da Hilscher e executa a pilha de protocolos de forma autónoma.

Visão geral
A família de placas cifX é um padrão unificado que suporta sistemas Real-Time Ethernet e Fieldbus para automação em PC. A pilha de protocolo corre na placa e os dados de processo são trocados com o host via memória Dual-Port (DPM) ou DMA. Todas as placas cifX utilizam os mesmos drivers e ferramentas; o protocolo pode ser alterado carregando firmware diferente. Diversas opções de hardware e ferramentas de software permitem integração flexível em ambientes industriais.

Destaques

• Placa PC CompactPCI PROFIBUS DP universal (Master ou Slave)
• Interface de utilizador consistente para todos os protocolos e formatos
• Integração facilitada graças à ampla variedade de drivers
• Acesso a dados via Dual-Port Memory ou DMA
• Intervalo de temperatura operacional até +70 °C

Protocolos suportados

• PROFIBUS DP Master
• PROFIBUS DP Slave

Especificações técnicas

• Nome do produto: CIFX 80-DP
• Número de peça: 1280.410
• Descrição breve: Placa PC cifX CompactPCI para PROFIBUS DP (Master ou Slave) / dispositivo PROFIBUS MPI
• Função: Interface de comunicação para CompactPCI e PROFIBUS
• Controlador de comunicação: netX 100 (Hilscher)
• RAM: 8 MB SDRAM
• FLASH: 4 MB Flash EPROM série
• Tensão de alimentação: +3,3 V DC ±5 %
• Corrente máxima (típica): 650 mA (a 3,3 V)
• Alimentação: via barramento CompactPCI
• Tipo de barramento: CompactPCI
• Acesso a dados: DPM ou DMA
• Tamanho da Dual-Port Memory: 64 KB
• Largura de dados: 32 bits
• Velocidade do barramento: 33 MHz
• Standard de comunicação: PROFIBUS
• Tipo de interface: RS-485 isolado
• Conector PROFIBUS: D-Sub fêmea, 9 pinos
• Tensão de isolamento: 1000 V DC (teste 1 min)
• Interface de diagnóstico: USB (Mini B, 5 pinos)
• LEDs: SYS (sistema), COM (comunicação, duo LED)
• Temperatura de operação: -20 °C … +70 °C (fluxo de ar 0,5 m/s)
• Temperatura de armazenamento: -40 °C … +85 °C
• Humidade: 10 % … 95 % HR, sem condensação
• Ambiente (UL): Grau de poluição 2 para uso conforme UL
• Altitude: 0 m … 2000 m
• Dimensões (C x L x A): 162,5 mm x 100 mm x 20 mm
• Montagem: Slot CompactPCI (3,3 V)
• Software de configuração: SYCON.net (master e slave), netX Configuration Tool (slave)
• RoHS: Sim
• Certificação UL: UL 508 (UL-File-Nr. E221530)
• CE: Sim
• UKCA: Sim
• Norma de emissão: EN 55011 / EN BS 55011
• Normas de imunidade: EN 61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8 e EN 61000-6-2 (industrial)
