Placa de interface PC/104 CIFX 50-DN

PCI-104DeviceNetindustrial

Produto

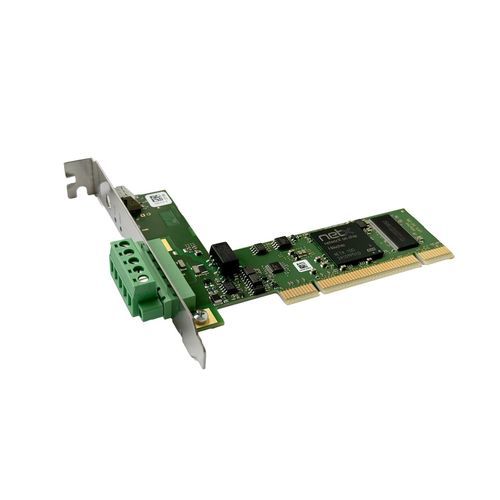

A CIFX 50-DN é uma placa PCI para comunicações DeviceNet, com o protocolo a correr autonomamente na placa e trocando dados de processo com o host via Dual-Port Memory (DPM) ou DMA. Todas as placas CIFX partilham um conceito comum de drivers e ferramentas para integração uniforme entre protocolos e formatos. Estão disponíveis várias opções de hardware, incluindo diferentes comprimentos de cabo, conectores M12, NVRAM opcional, variantes de temperatura estendida, placas de 2 canais e interfaces de rede destacadas. Uma vasta gama de drivers e um C-Toolkit gratuito simplificam a integração de software.

Destaques

• Placa PCI DeviceNet universal (Master ou Slave)
• Interface de utilizador uniforme para todos os protocolos e formatos CIFX
• Amplo suporte de drivers para integração fácil
• Acesso a dados via Dual-Port Memory ou Direct Memory Access (DMA)
• Número de slot único configurável por interruptor rotativo
• Projetada para temperatura de funcionamento estendida até 70 °C

Protocolos suportados

• DeviceNet Master
• DeviceNet Slave

Especificações técnicas

• Nome do produto: CIFX 50-DN
• Número da peça: 1250.510
• Descrição breve: Placa PCI para DeviceNet (Master ou Slave)
• Função: Interface de comunicação (PCI para DeviceNet)
• Controlador de comunicação: netX 100
• Memória integrada: 8 MB SDRAM; 4 MB Flash EPROM serial
• Interface do sistema: Tipo de barramento PCI; Taxa de transmissão 33 MHz; Largura de dados 32 bit; Acesso a dados via DPM ou DMA
• Interface de comunicação: Compatível com DeviceNet; Tipo de interface ISO-11898 conforme especificação DeviceNet, isolada opticamente
• Tensão de isolamento: 1000 V DC (testado 1 minuto)
• Conector: COMBICON macho, 5 pinos
• Alimentação: +3,3 V DC ±5%; Corrente máxima típica 650 mA (a 3,3 V); Alimentação via barramento PCI
• Indicadores: LED SYS (sistema) e MNS (Module Network Status duo-LED)
• Elemento de operação: Interruptor rotativo para número de slot (ID da placa)
• Condições de operação: Temperatura -20 °C a +70 °C (fluxo de ar 0,5 m/s durante medição); Armazenamento -40 °C a +85 °C; Humidade 10%–95% UR sem condensação; Grau de poluição 2 para uso conforme UL
• Altitude: 0 m a 2000 m
• Dimensões (C x L x A): 120 mm x 86 mm x 18,5 mm (revisão de hardware 5 e superior)
• Montagem: Slot PCI (3,3 V)
• Conformidade: RoHS Sim; EMC/CE Sim; UKCA Sim
• Norma de emissão EMC: EN 55011 / EN BS 55011
• Normas de imunidade EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (industriais)
• Certificação UL: Certificado segundo UL 508; número de arquivo UL E221530
• Software de configuração: SYCON.net (Master e Slave); netX Configuration Tool (Slave)
