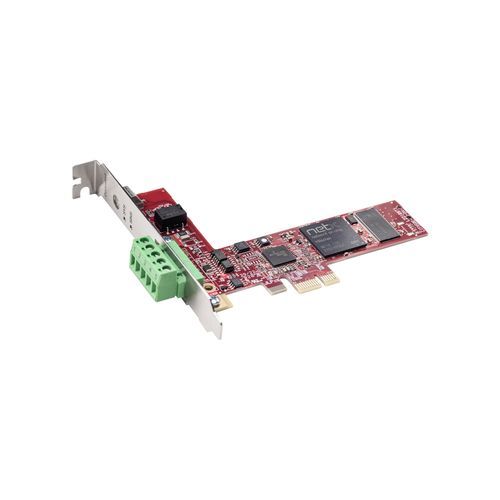

Placa de comunicação PCI Express DMA CIFX 50E-DN

Título do produto
CIFX 50E-DN — placa PCI Express para PC para comunicação DeviceNet, utilizável como DeviceNet Master ou Slave em automação baseada em PC.

Destaques

• Placa PC DeviceNet universal configurável como Master ou Slave
• Interface de usuário uniforme para todos os protocolos e formatos de placa
• Amplo suporte de drivers e ferramentas para integração facilitada
• Acesso a dados via Dual-Port Memory (DPM) ou Direct Memory Access (DMA)
• Número de slot único atribuível por interruptor rotativo

Visão geral
A família de placas PC cifX fornece um padrão unificado para sistemas Real-Time Ethernet e Fieldbus em automação baseada em PC. A pilha de protocolos é executada de forma autônoma na placa e troca dados de processo com o host via DPM ou DMA. Graças à estratégia de plataforma comum Hilscher, todas as placas usam os mesmos drivers e ferramentas independentemente do protocolo ou formato da placa. A tecnologia netX possibilita múltiplos protocolos Real-Time Ethernet numa única plataforma de hardware; um protocolo pode ser alterado carregando firmware diferente. Opções de hardware incluem diferentes comprimentos de cabo, conectores M12, NVRAM adicional, faixa de temperatura estendida, placas de 2 canais e interfaces de rede destacadas. Está disponível uma ampla gama de drivers de dispositivo e um C-Toolkit gratuito para integração.

Protocolos suportados

• DeviceNet Master
• DeviceNet Slave

Especificações técnicas

• Nome do produto: CIFX 50E-DN
• Número de peça: 1251.510
• Descrição breve: PC Card cifX PCI Express — DeviceNet Master ou Slave
• Função: Interface de comunicação com PCI Express e interface DeviceNet
• Controlador de comunicação / Tipo: netX 100
• Memória integrada: 8 MB SDRAM; 4 MB Flash EPROM serial
• Interface do sistema — Tipo de barramento: PCI Express, porta de uma via (x1)
• Taxa de transmissão: 2 GBit/s
• Acesso a dados: DPM ou DMA (DMA disponível a partir da Revisão de Hardware 4)
• Largura de dados: 32 bit
• Padrão de comunicação: DeviceNet
• Tipo de interface: ISO-11898 de acordo com a especificação DeviceNet, isolada opticamente
• Tensão de isolamento: 1000 V DC (testado por 1 minuto)
• Conector DeviceNet: COMBICON, macho, 5 pinos
• Alimentação — Tensão de alimentação: +3,3 V DC ±5 %
• Corrente máxima (típica): 800 mA (a 3,3 V)
• Conector de alimentação: via barramento PCI Express
• Indicadores: SYS (LED de status do sistema); MNS (Module Network Status — LED duplo)
• Elemento de operação: Interruptor rotativo para número de slot (ID da placa)
• Faixa de temperatura de operação: -20 °C … +70 °C (fluxo de ar durante a medição: 0,5 m/s)
• Faixa de temperatura de armazenamento: -40 °C … +85 °C
• Umidade: 10 % … 95 % UR, sem condensação
• Ambiente: Para uso compatível com UL: o dispositivo deve ser usado em um ambiente de grau de poluição 2
• Altitude: 0 m … 2000 m
• Dimensões (C x L x A): 120 mm x 86 mm x 18,5 mm (a partir da Revisão de Hardware 4)
• Montagem / Instalação: Slot PCI Express x1 (3,3 V)
• Conformidade: RoHS — Sim
• Conformidade com diretivas EMC: Marca CE — Sim; Marca UKCA — Sim
• Norma de emissão: EN 55011 / EN BS 55011 (características de perturbações radio)
• Normas de imunidade: EN 61000-4-2 (ESD), EN 61000-4-3 (RF irradiada), EN 61000-4-4 (burst), EN 61000-4-5 (surto), EN 61000-4-6 (perturbações conduzidas), EN 61000-4-8 (campo magnético em frequência de rede), EN 61000-6-2 (ambientes industriais)
• Certificação UL: Dispositivo certificado de acordo com UL 508 — UL-File-Nr. E221530
• Software de configuração (master e slave): SYCON.net
• Software de configuração (slave): netX Configuration Tool
