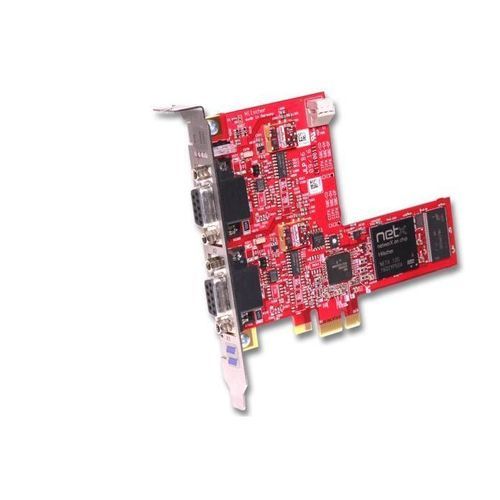

Placa de comunicação PCI Express digital CIFX 50E-2DP

com saída duplacom canal de E/S

Visão geral do produto
A CIFX 50E-2DP é uma placa PCI Express para PC com 2 canais para PROFIBUS DP (Mestre ou Escravo) que fornece comunicação determinística para automação baseada em PC. A família cifX executa a pilha de protocolo de forma autónoma na placa e troca dados de processo com o host via Dual-Port-Memory (DPM) ou DMA. A tecnologia netX da Hilscher permite o suporte a múltiplos protocolos Real-Time Ethernet e Fieldbus através de mudança de firmware.

Destaques

• Duas interfaces PROFIBUS DP (configuráveis como Mestre ou Escravo) numa única ranhura PCI Express
• Interface de utilizador e ferramentas uniformes para todos os protocolos e formatos de placa
• Amplo suporte de drivers e ferramentas para integração simplificada (incluindo C-Toolkit)
• Acesso a dados via Dual-Port-Memory (DPM) ou acesso direto à memória (DMA)
• Atribuição única do número da ranhura através de interruptor rotativo
• Intervalo de temperatura de funcionamento alargado até +70 °C (condições especificadas)

Protocolos suportados

• PROFIBUS DP Mestre
• PROFIBUS DP Escravo

Dados técnicos (valores selecionados)
Nome do produto: CIFX 50E-2DP
Número de peça: 1253.410
Descrição breve: Placa PC cifX PCI Express 2 canais PROFIBUS DP Mestre ou Escravo
Função: Interface de comunicação com PCI Express e 2 × interfaces PROFIBUS
Controlador de comunicação: netX 100
Memória integrada - RAM: 8 MB SDRAM
Memória integrada - FLASH: 4 MB serial Flash EPROM
Interface do sistema - Tipo de barramento: PCI Express, One Lane Port (x1)
Taxa de transmissão: 2 GBit/s
Acesso a dados: DPM ou DMA (Direct Memory Access)
Largura de dados: 32 bit
Interface de comunicação - Standard: PROFIBUS (RS-485, isolado)
Tensão de isolamento: 1000 V DC (testado 1 minuto)
Conector: D-Sub, fêmea, 9 pinos (×2)
Alimentação - Tensão: +3.3 V DC ±5 %
Alimentação - Corrente típica a 3.3 V: 840 mA
Indicadores: SYS (LED de estado do sistema); COM0 e COM1 (duo LEDs)
Elemento de operação: Interruptor rotativo para atribuição do número da ranhura (ID da placa)
Intervalo de temperatura de funcionamento: -20 °C … +70 °C (medido com fluxo de ar 0,5 m/s)
Intervalo de temperatura de armazenamento: -40 °C … +85 °C
Humidade: 10 % … 95 % HR, sem condensação
Altitude: 0 m … 2000 m
Dimensões do dispositivo (C × L × A): 120 mm × 94,5 mm × 18,5 mm
Montagem: Ranhura PCI Express x1 (3,3 V)
Aprovações: RoHS: Sim; CE: Sim; UKCA: Sim; Certificação UL: UL 508 (UL-File-Nr. E221530)
Software de configuração: SYCON.net

Características / especificações técnicas

• Modelo: CIFX 50E-2DP
• Número de peça: 1253.410
• Canais de protocolo: 2 × PROFIBUS DP (Mestre ou Escravo)
• Controlador: netX 100
• RAM: 8 MB SDRAM; Flash: 4 MB serial Flash EPROM
• Interface host: PCI Express x1 (3.3 V), 2 GBit/s
• Acesso a dados: Dual-Port-Memory (DPM) ou DMA
• Interface elétrica: RS-485 isolado; isolamento 1000 V DC
• Conectores: 2 × D-Sub 9 pinos (fêmea)
• Alimentação: +3.3 V DC ±5 %, corrente típica 840 mA
• Indicadores: LEDs SYS, COM0, COM1
• Temperatura de funcionamento: -20 °C a +70 °C (com fluxo de ar especificado)
• Dimensões: 120 × 94,5 × 18,5 mm; montagem em ranhura PCIe x1
• Aprovações: CE, UKCA, RoHS, UL 508 (UL-File-Nr. E221530)
