Placa de comunicação PCI Express CIFX 90E-RENHSF series

Produto

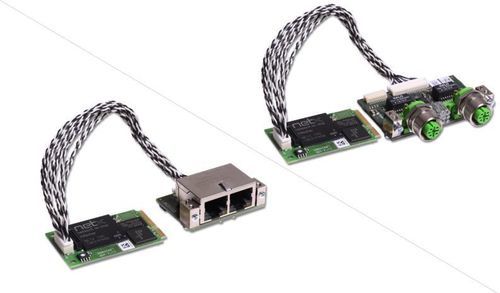

A CIFX 90E-RE\NHS\F é uma placa PC Mini PCI Express sem dissipador para comunicação Ethernet em tempo real, destinada à automação baseada em PC.

Destaques

• Placa PC Real-Time Ethernet universal (Master ou Slave)
• Interface de utilizador uniforme para todos os protocolos e formatos de placa
• Integração simples graças a uma ampla gama de drivers
• Acesso a dados via Dual-Port-Memory (DPM) ou DMA
• Inclui interface de rede destacada (15 cm ou 20 cm) – opcional com soquetes M12
• Fornecida sem dissipador

Descrição
A família de placas PC cifX é um padrão unificado que suporta todos os sistemas Real-Time Ethernet e Fieldbus para automação baseada em PC. A pilha de protocolos é executada autonomamente na placa e os dados de processo são trocados com o host via DPM ou DMA. A tecnologia netX da Hilscher permite a implementação de vários protocolos Real-Time Ethernet num único hardware; o protocolo pode ser alterado através do carregamento de firmware diferente.

Diversas opções de hardware (comprimentos de cabo, conectores M12, NVRAM adicional, faixa de temperatura estendida, variantes de 2 canais, interfaces de rede destacadas) oferecem soluções para várias aplicações. Estão disponíveis muitos drivers de dispositivo e um C‑Toolkit gratuito para suporte à integração.

Protocolos suportados

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic (Slave)
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Especificações técnicas

• Nome do produto: CIFX 90E-RE\NHS\F
• Número de peça: 1291.108
• Descrição breve: Placa PC cifX Mini PCI Express para Real-Time Ethernet Master ou Slave (sem dissipador)
• Função: Interface de comunicação com Mini PCI Express e interface Ethernet
• Controlador de comunicação: netX 100
• RAM integrada: 8 MB SDRAM
• FLASH integrada: 4 MB Flash EPROM serial
• Tensão de alimentação: +3,3 V DC ±5 %
• Corrente máxima (típica): 800 mA (a 3,3 V)
• Conector de alimentação: via barramento Mini PCI Express
• Tipo de barramento: Mini PCI Express, porta de uma via (X1)
• Acesso a dados: DPM ou DMA
• Tamanho da memória dual‑port: 64 KB
• Largura de dados: 32 bit
• Taxa de transmissão (barramento): 33 MHz
• Padrão de comunicação: Ethernet (10BASE-T / 100BASE-TX), isolado
• Conector Ethernet: Conector de cabo Ethernet X4 (JST BM20B-SRDS-G-TFC, passo 1,0 mm) para AIFX-RE
• Indicadores: LED SYS (estado do sistema)
• Temperatura de operação: 0 °C … +45 °C
• Temperatura de armazenamento: -40 °C … +85 °C
• Humidade: 10 % … 95 % HR, sem condensação
• Ambiente (UL): grau de poluição 2
• Altitude: 0 m … 2000 m
• Dimensões (C x L x A): 51 mm x 30,2 mm ±0,1 x 10,8 mm
• Montagem: conector de sistema Mini PCI Express (3,3 V), X1 = one‑lane
• Software de configuração: SYCON.net
• Conformidade: RoHS: Sim
• Certificação UL: conforme UL 508, ficheiro UL n.º E221530
• EMC / Diretivas: CE e UKCA: Sim
• Norma de emissões: EN 55011 / EN BS 55011
• Normas de imunidade: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2
