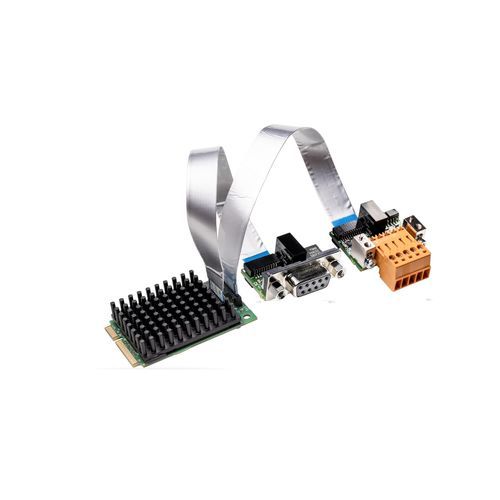

Placa de comunicação PCI Express DMA CIFX 90E-2DPDNETF

com saída dupla

Descrição geral
A família de placas PC cifX é um padrão unificado que suporta sistemas Real-Time Ethernet e Fieldbus para automação baseada em PC. A pilha de protocolos é executada de forma autónoma na placa e os dados de processo são trocados com o host via Dual-Port-Memory ou DMA. Graças à estratégia de plataforma comum da Hilscher, todas as placas PC utilizam o mesmo driver e ferramentas. A tecnologia netX permite implementar vários protocolos Real-Time Ethernet numa única plataforma de hardware; o protocolo de comunicação pode ser alterado carregando um firmware diferente.

Destaques

• Interfaces PROFIBUS DP e DeviceNet num único slot Mini PCI Express (configurável como Master ou Slave)
• Interface de utilizador uniforme e drivers comuns para todos os protocolos e formatos
• Fácil integração com uma ampla seleção de drivers
• Acesso a dados através de Dual-Port-Memory ou DMA (acesso direto à memória)
• Inclui interface de rede separada com cabo (15 cm ou 30 cm)
• Intervalo de temperatura operacional estendido até 70 °C

Protocolos suportados

• DeviceNet Master
• PROFIBUS DP Master
• PROFIBUS DP Slave
• DeviceNet Slave

Variantes e referências (resumo)
Nome | Código produto | Breve descrição
CIFX 90E-2DP\DN\ET\F | 1293.484 | Placa PC Mini PCI Express 2 canais – PROFIBUS DP/DeviceNet
NXLIC-MASTER 2 LIZENZEN | 8212.000 | Duas licenças Master
CIFX 90E-2DP\DN\ET\F/30 | 1293.484/30 | Placa PC Mini PCI Express 2 canais – PROFIBUS DP/DeviceNet com intervalo de temperatura estendido, inclui cabo de 30 cm

Descrição estendida
Várias opções de hardware: cabos de diferentes comprimentos, conectores M12, NVRAM adicional, intervalo de temperatura estendido, placas de 2 canais ou interfaces de rede separadas. Está disponível uma ampla gama de drivers de dispositivo e um C-Toolkit gratuito. O portfólio cifX é constantemente ampliado com novos standards, protocolos e formatos (ex. M.2, mini PCIe half size, CC-Link IE Field) para satisfazer os requisitos do mercado em evolução.

Características / especificações técnicas

• Formato: Mini PCI Express, placa PC 2 canais
• Interfaces: PROFIBUS DP e DeviceNet (configurável como Master ou Slave)
• Acesso host: Dual-Port-Memory ou DMA (acesso direto à memória)
• Suporte a drivers: interface de utilizador uniforme e ampla seleção de drivers
• Opções de hardware: interface de rede separada com cabo de 15 cm ou 30 cm; NVRAM opcional
• Temperatura de operação: intervalo estendido até 70 °C
• Firmware netX: suporte multiprotocolo alterando o firmware na mesma plataforma de hardware
