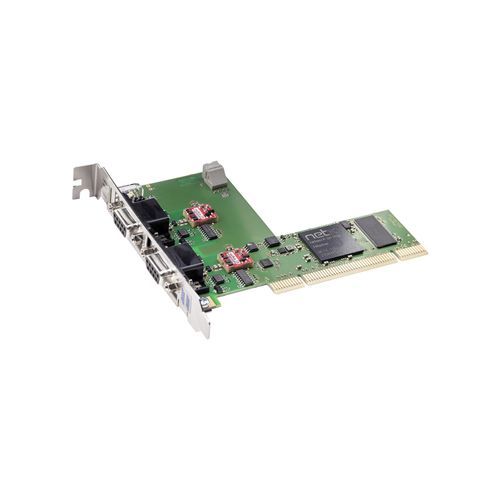

Placa de comunicação PCI CIFX 50-2DP

RS422/RS485isoladade 2 vias

Visão geral
A família de placas PC cifX é o padrão unificado que suporta sistemas Real-Time Ethernet e Fieldbus para automação baseada em PC. A pilha de protocolos é executada de forma autónoma na placa e os dados de processo são trocados com o host através de Dual-Port Memory (DPM) ou DMA. Todas as placas cifX utilizam o mesmo driver e as mesmas ferramentas. A tecnologia netX permite diferentes protocolos carregando firmwares distintos.

Principais características

• Duas interfaces PROFIBUS DP (Master ou Slave) numa única ranhura PCI
• Interface de utilizador uniforme para todos os protocolos e formatos de placa
• Fácil integração graças a uma ampla seleção de drivers
• Acesso a dados via Dual-Port Memory (DPM) ou Direct Memory Access (DMA)
• Número de ranhura único, atribuição por seletor rotativo
• Intervalo de temperatura de funcionamento alargado até +70 °C

Protocolos suportados

• PROFIBUS DP Master
• PROFIBUS DP Slave

Dados técnicos (extracto)
Nome do produto: CIFX 50-2DP
Ref.: 1252.410
Descrição curta: Placa cifX PCI 2 canais PROFIBUS DP Master ou Slave
Função: Interface de comunicação com PCI e 2 interfaces PROFIBUS
Controlador de comunicação: netX 100
Memória integrada: SDRAM 8 MB; Flash EPROM serial 4 MB
Interface de sistema: Bus PCI, 33 MHz, largura de dados 32 bits
Acesso a dados: DPM ou DMA (acesso direto à memória)
Interfaces de comunicação (x2): PROFIBUS padrão; interface RS-485 isolada; tensão de isolamento 1000 V DC (teste 1 min); conector D-Sub fêmea de 9 pinos
Alimentação: +3,3 V DC ±5%, corrente típica 700 mA (alimentação via bus PCI)
Indicadores: LED (SYS, COM0 duplo LED, COM1 duplo LED)
Elemento operativo: seletor rotativo para endereço do dispositivo (ID placa)
Condições ambientais: Temperatura de funcionamento -20 °C … +70 °C (com fluxo de ar 0,5 m/s); temperatura de armazenamento -40 °C … +85 °C; humidade 10% … 95% (sem condensação); altitude de uso 0 … 2000 m
Conformidade e certificações: RoHS sim; Marca CE sim; Marca UKCA sim; Certificação UL: UL 508 (Ficheiro UL n.º E221530)
Software de configuração: SYCON.net

Notas sobre hardware e opções
Opções de hardware disponíveis na família cifX: várias comprimentos de cabo, conectores M12, NVRAM adicional, intervalos de temperatura alargados, placas de 2 canais, interfaces de rede separadas. É possível alterar o protocolo carregando um firmware netX diferente.

Características / especificações técnicas

• Modelo: CIFX 50-2DP
• Código do produto: 1252.410
• Tipo: Placa PC PCI 2 canais PROFIBUS DP (Master/Slave)
• Controlador: netX 100
• Memória: SDRAM 8 MB, Flash serial 4 MB
• Bus de sistema: PCI 3,3 V, 33 MHz, 32 bit
• Acesso a dados: DPM ou DMA
• Interfaces PROFIBUS: 2 x RS-485 isoladas, D-Sub 9 pinos, isolamento 1000 V DC
• Alimentação: +3,3 V ±5%, consumo típico 700 mA
• Indicadores: LED SYS, COM0, COM1
• Controlo: Seletor rotativo para atribuição de ID da slot
• Ambiente: -20…+70 °C operacional (0,5 m/s airflow), armazenamento -40…+85 °C, humidade 10–95% sem condensação
• Dimensões: 120 x 94,5 x 18,5 mm
• Montagem: slot PCI (3,3 V)
• Conformidade EMC: EN 55011 / EN BS 55011; Imunidade: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2 para ambientes industriais
• Certificações: CE, UKCA, UL 508 (Ficheiro E221530)
• Software de suporte: SYCON.net; ferramentas de desenvolvimento e drivers netX disponíveis
