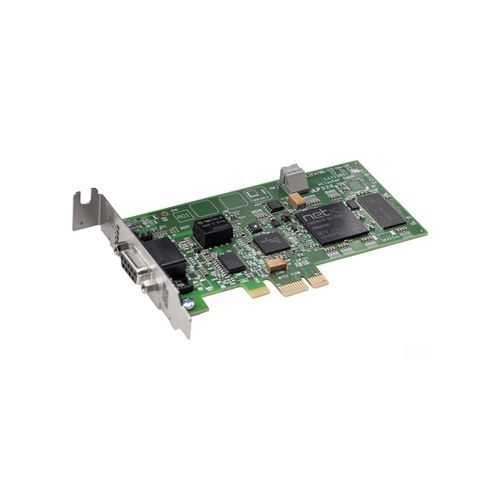

Placa de comunicação PCI Express CIFX 70E-DP

Visão geral
A família de placas PC cifX é o padrão unificado que suporta sistemas Real-Time Ethernet e Fieldbus para automação baseada em PC. A pilha de protocolos é executada autonomamente na placa e os dados de processo são trocados com o host através de Dual-Port Memory (DPM) ou DMA. Todas as placas cifX utilizam o mesmo driver e as mesmas ferramentas, independentemente do protocolo e do formato da placa. A tecnologia netX permite implementar diferentes protocolos Real-Time Ethernet em um único hardware carregando firmwares distintos.

Principais características

• Placa PC universal PROFIBUS DP (Mestre ou Escravo)
• Interface de utilizador uniforme para todos os protocolos e formatos de placa
• Fácil integração graças a uma ampla seleção de drivers
• Acesso a dados via memória de duplo porto (DPM) ou acesso direto à memória (DMA)
• Número de slot único atribuível por seletor rotativo
• Projetada para faixa de temperatura operacional estendida até +65 °C (com fluxo de ar)

Opções de hardware e funcionalidades
Diversas opções de hardware disponíveis: cabos de diferentes comprimentos, conectores M12, NVRAM adicional, configurações de 2 canais ou interfaces de rede separadas. Também está disponível uma vasta gama de drivers de dispositivo e um C-Toolkit gratuito para desenvolvimento e integração.

Protocolo suportado

• PROFIBUS DP Mestre
• PROFIBUS DP Escravo

Tabela resumida
Nome do produto: CIFX 70E-DP
Ref.: 1259.410
Descrição resumida: Placa cifX Low Profile PCI Express PROFIBUS DP Mestre ou Escravo ou dispositivo PROFIBUS MPI
Função: Interface de comunicação com PCI Express e interface PROFIBUS

Características / especificações técnicas

• Controlador de comunicação: netX 100
• SDRAM integrada: 8 MB
• Memória Flash: Flash EPROM serial de 4 MB
• Alimentação: +3,3 V DC ±5%
• Corrente típica: 800 mA (a 3,3 V)
• Conector de alimentação/dados: via barramento PCI Express (porta single-lane)
• Acesso a dados: DPM ou DMA (Direct Memory Access)
• Tamanho da memória de duplo porto: 64 KB
• Largura de dados: 32 bits
• Taxa de transferência interna: 2 Gbit/s
• Standard de comunicação: PROFIBUS
• Tipo de interface PROFIBUS: RS-485 isolado
• Conector PROFIBUS: D-Sub fêmea de 9 pinos
• Tensão de isolamento: 1000 V DC (testado por 1 minuto)
• Indicadores/LED: SYS (LED de estado do sistema), COM (estado de comunicação, LED duplo)
• Elemento de operação: seletor rotativo de endereço do dispositivo (número do slot)
• Faixa de temperatura de operação: 0 °C … +65 °C (com fluxo de ar 0,5 m/s)
• Faixa de temperatura de armazenamento: -40 °C … +85 °C
• Humidade: humidade relativa 10% … 95%, sem condensação
• Ambiente (conformidade UL): grau de poluição 2
• Altitude operacional: 0 m … 2000 m
• Dimensões (C x P x A): 119 mm x 69 mm x 18,5 mm
• Software de configuração Mestre/Escravo: SYCON.net
• Ferramenta de configuração Escravo: ferramenta de configuração netX
• Conformidade RoHS: Sim
• Certificação UL: Conforme a UL 508 (arquivo UL n.º E221530)
• Marcas EMC e conformidade: CE e UKCA
• Emissões: EN 55011 / EN BS 55011
• Imunidade: EN 61000-4-2 (ESD), EN 61000-4-3 (RF), EN 61000-4-4 (burst), EN 61000-4-5 (surto), EN 61000-4-6 (perturbações conduzidas), EN 61000-4-8 (campo magnético), EN 61000-6-2 (ambientes industriais)
• Produtos relacionados / notas: licença master NXLIC-MASTER disponível (código de produto 8211.000)
