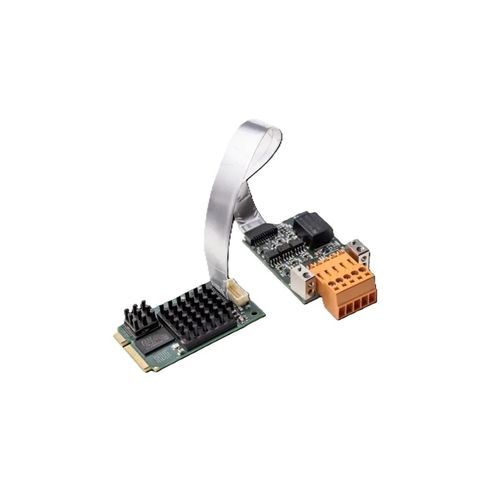

Placa de comunicação PCI Express DMA CIFX 90E-CCETF

Visão geral
A família de placas PC cifX é um padrão unificado que suporta sistemas Real-Time Ethernet e Fieldbus para automação baseada em PC. O stack de protocolos é executado de forma autónoma na placa; os dados de processo são trocados com o host através de Dual-Port-Memory ou DMA. Todas as placas cifX utilizam o mesmo driver e as mesmas ferramentas, independentemente do protocolo e do formato da placa. A tecnologia netX permite implementar vários protocolos Real-Time Ethernet num único hardware; o protocolo pode ser alterado carregando um firmware diferente.

Destaques

• Placa PC Slave CC-Link V2.0 e V1.1
• Interface de utilizador uniforme para todos os protocolos e formatos de placa
• Integração fácil graças a uma ampla escolha de drivers
• Acesso a dados via Dual-Port-Memory ou DMA (acesso direto à memória)
• Opção de interface de rede separada (cabo disponível em 15 cm ou 30 cm)
• Concebida para funcionamento em temperatura estendida até 60 °C

Variantes / Tabela
Nome do produto | Código do produto | Breve descrição
CIFX 90E-CC\ET\F | 1291.744 | Placa PC para faixa de temperatura estendida Mini PCI Express - CC-Link
CIFX 90E-CC\ET\F/30 | 1291.744/30 | Placa PC Mini PCI Express - CC-Link para faixa de temperatura estendida, inclui cabo de 30 cm

Protocolo suportado

• CC-Link Slave

Características / Especificações técnicas

• Formato: Mini PCI Express (mini-PCIe)
• Funcionalidade: placa PC para comunicação em aplicações de automação baseada em PC
• Protocolo: CC-Link (Slave V2.0 e V1.1)
• Stack de protocolos executado na placa (autónomo)
• Interface com o host: Dual-Port-Memory ou DMA (acesso direto à memória)
• Interface de rede separada: opcional, comprimentos de cabo 15 cm ou 30 cm
• Faixa de temperatura estendida: concebida para operar até 60 °C
• Opções de hardware disponíveis: diferentes comprimentos de cabo, conectores M12, NVRAM adicional, placas de 2 canais, interfaces de rede separadas
• Suporte de software: ampla gama de drivers de dispositivo e C-Toolkit gratuito
• Família cifX: compatibilidade com outros formatos e protocolos (ex. M.2, mini PCIe half size, CC-Link IE Field em produtos relacionados)
• Variantes de produto (códigos): 1291.744 e 1291.744/30 (variante com cabo de 30 cm)
