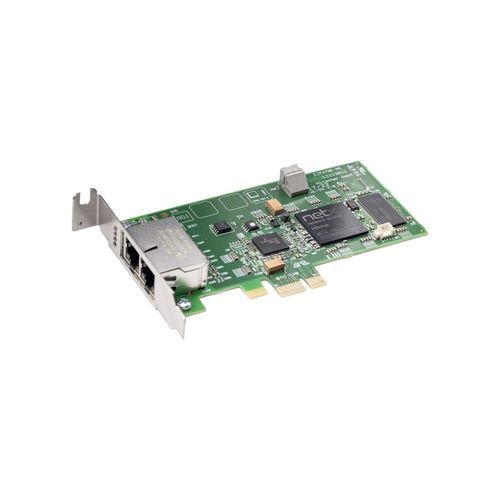

Placa de comunicação PCI Express digital CIFX 70E-RE

DMAcom saída duplacom canal de E/S

Visão geral
A família de placas PC cifX fornece um padrão unificado para automação baseada em PC, suportando todos os sistemas Real-Time Ethernet e fieldbus. A pilha de protocolos é executada autonomamente na placa e troca dados de processo com o host através de Dual-Port-Memory (DPM) ou DMA. A tecnologia netX da Hilscher permite implementar múltiplos protocolos Real-Time Ethernet numa única plataforma de hardware; a alteração de protocolo realiza-se carregando um firmware diferente. Opções de hardware incluem conectores M12, NVRAM adicional, faixa de temperatura estendida, variantes de 2 canais e interfaces de rede remotas. Está disponível uma ampla gama de drivers e um C-Toolkit gratuito para integração.

Principais características

• Placa PC Real-Time Ethernet universal (Master ou Slave)
• Interface de utilizador uniforme para todos os protocolos e formatos de placa
• Amplo suporte de drivers para integração facilitada
• Acesso a dados via Dual-Port-Memory (DPM) ou DMA
• Número de slot único ajustável por comutador rotativo
• Funcionamento até +65 °C (opção de temperatura estendida)

Protocolos suportados

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Especificações técnicas

• Nome do produto: CIFX 70E-RE
• Número de peça: 1259.100
• Descrição: placa PCI Express perfil baixo cifX, Real-Time Ethernet Master ou Slave
• Função: interface de comunicação com PCI Express e Ethernet
• Controlador de comunicação: netX 100
• RAM integrada: 8 MB SDRAM
• FLASH integrada: 4 MB Flash EPROM serial
• Tensão de alimentação: +3,3 V DC ±5%
• Corrente típica: 800 mA (a 3,3 V)
• Conector: via barramento PCI Express
• Tipo de barramento: PCI Express x1 (One Lane)
• Acesso a dados: DPM ou DMA
• Tamanho dual-port memory: 64 KB
• Largura de dados: 32 bit
• Taxa de transmissão: 2 GBit/s
• Norma Ethernet: 10BASE-T / 100BASE-TX (isolado)
• Conectores Ethernet: 2 x RJ45
• Tensão de isolamento: 1000 V DC (teste 1 min)
• LEDs: SYS, COM0, COM1, RJ45 ch0/ch1 Link/Activity
• Elemento operativo: comutador rotativo para número de slot (ID da placa)
• Temperatura de operação: 0 °C a +65 °C (fluxo de ar 0,5 m/s durante a medição)
• Temperatura de armazenamento: -40 °C a +85 °C
• Humidade: 10 % – 95 % HR, sem condensação
• Altitude: 0 m – 2000 m
• Dimensões (C x L x A): 119 mm x 69 mm x 18,5 mm
• Software de configuração: SYCON.net (master/slave), netX Configuration Tool (slave)
• RoHS: Sim
• UL: Certificada segundo UL 508 (UL-File-Nr. E221530)
• Conformidade: CE, UKCA
• EMC / Normas: EN 55011; Imunidade: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2
