Placa de comunicação PCI Express DMA CIFX 70E-CO

Visão geral do produto

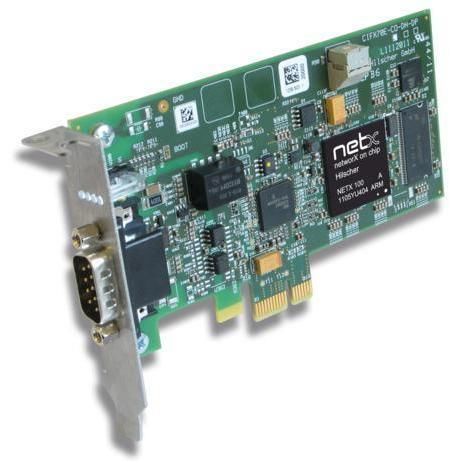

A CIFX 70E-CO é uma placa PCI Express de baixo perfil que fornece comunicação CANopen para automação baseada em PC. A placa executa a pilha de protocolos de forma autónoma e troca dados de processo com o host através de Dual-Port-Memory (DPM) ou DMA, garantindo acesso determinístico e baixa latência. A arquitetura baseada em netX permite implementar protocolos na própria placa e usar drivers uniformes na família cifX.

Destaques

• Placa PC CANopen universal (Master ou Slave)
• Interface de utilizador e drivers uniformes para fácil integração
• Acesso a dados via Dual-Port-Memory (64 KB) ou DMA
• Atribuição de slot por comutador rotativo (ID único da placa)
• Interface de campo ISO-11898 isolada opticamente; D-Sub 9 pinos
• Faixa de temperatura de operação até +65 °C (com fluxo de ar especificado)

Protocolos suportados

• CANopen Master
• CANopen Slave

Dados técnicos (excerto)

• Nome do produto: CIFX 70E-CO
• Número de peça: 1259.500
• Descrição breve: Placa PCI Express de baixo perfil para CANopen (Master/Slave)
• Função: Interface de comunicação (PCI Express) com CANopen
• Controlador: netX 100
• Memória: 8 MB SDRAM; 4 MB Flash serial EPROM
• Alimentação: +3.3 V DC ±5 %; Corrente típica: 800 mA (a 3.3 V)
• Conector do sistema: PCI Express (one lane)
• Acesso host: Dual-Port-Memory (64 KB) ou DMA; Largura de dados: 32 bit
• Taxa de transmissão: 2 GBit/s
• Interface de campo: ISO-11898, isolada opticamente; D-Sub 9 pinos macho
• Tensão de isolamento: 1000 V DC (teste 1 min)
• Indicadores: LEDs SYS e CAN
• Elemento de operação: Comutador rotativo para ID do slot
• Temperatura de operação: 0 °C … +65 °C (com fluxo de ar 0,5 m/s durante a medição)
• Temperatura de armazenamento: -40 °C … +85 °C
• Humidade: 10 %–95 % HR, sem condensação
• Dimensões: 119 x 69 x 18,5 mm
• Software de configuração: SYCON.net (master e slave); netX Configuration Tool (slave)
• Normas & certificações: RoHS, CE, UKCA, UL 508 (UL-File-Nr. E221530)

Aplicações

• Controle de máquinas industriais e integração PLC
• Automação fabril e sistemas de controlo de movimento
• Sistemas de teste e bancadas de ensaio
• Automação embarcada em PC e soluções OEM

Integração & ferramentas
A família cifX fornece uma toolchain e drivers comuns (SYCON.net, netX Configuration Tool) para simplificar a integração e permitir alterações de protocolo via firmware. Opções de hardware: diferentes comprimentos de cabo, conectores M12, NVRAM adicional, variantes de temperatura estendida, placas de 2 canais ou interfaces de rede destacadas.
