Placa de comunicação isolada CIFX 90-REF

de 2 vias

Descrição

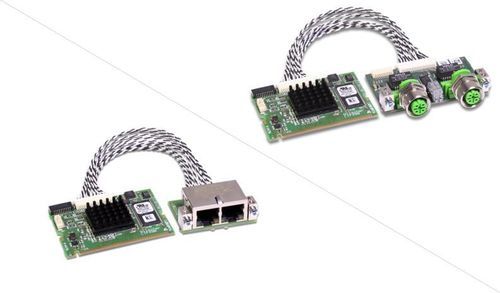

A placa PC cifX Mini PCI CIFX 90-RE\F fornece uma interface de comunicação Ethernet em tempo real dedicada para automação baseada em PC. A pilha de protocolos é executada autonomamente na placa (netX 100) e os dados de processo são trocados com o host via Dual-Port-Memory (DPM) ou DMA. A plataforma comum Hilscher e o conjunto de drivers permitem o mesmo fluxo de integração independentemente do protocolo ou formato da placa. A mudança de protocolo realiza-se carregando firmware diferente, permitindo que um único hardware suporte múltiplos padrões Real-Time Ethernet.

Destaques

• Interface Real-Time Ethernet Mini PCI (configurável como Master ou Slave)
• Pilha de protocolos autónoma no controlador netX 100
• Acesso a dados via Dual-Port-Memory (64 KB) ou DMA
• Formato Mini PCI padrão (3,3 V) com opção de interface Ethernet destacada
• Faixa de operação até +70 °C (opções estendidas disponíveis)
• Ampla disponibilidade de drivers e ferramentas (SYCON.net, C-Toolkit)

Descrição do produto (adicional)
Opções de hardware: diferentes comprimentos de cabo, conectores M12 opcionais, NVRAM adicional, variantes de 2 canais e interfaces de rede destacadas. O portfólio cifX é continuamente ampliado com novos protocolos e formatos (ex.: M.2, mini PCIe half-size, CC-Link IE Field). Uma biblioteca abrangente de drivers e ferramentas de configuração (SYCON.net, netX Configuration Tool) suporta a integração em sistemas de automação baseados em PC.

Protocolos suportados

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Especificações técnicas

• Nome do produto: CIFX 90-RE\F
• Número de peça: 1290.100
• Descrição breve: placa PC cifX Mini PCI para Real-Time Ethernet (Master/Slave) com conector de cabo para interface AIFX-RE
• Controlador: netX 100
• RAM integrada: 8 MB SDRAM
• FLASH integrada: 4 MB Flash EPROM serial
• Tensão de alimentação: +3,3 V DC ±5 %
• Corrente típica: 650 mA @ 3,3 V
• Conector (alimentação/sistema): barramento Mini PCI
• Tipo de barramento: Mini PCI
• Acesso a dados: DPM ou DMA
• Tamanho Dual-Port-Memory: 64 KB
• Largura de dados: 32 bit
• Taxa do barramento do sistema: 33 MHz
• Padrão de comunicação: Ethernet (10BASE-T/100BASE-TX, isolado)
• Conector Ethernet: Cable Connector Ethernet X4 (JST SM20B-SRSS-TB(LF)(SN)) para AIFX-RE
• Indicadores: LED de estado SYS
• Temperatura de operação: 0 °C a +70 °C (fluxo de ar 0,5 m/s durante medição)
• Temperatura de armazenamento: -40 °C a +85 °C
• Humidade: 10 %–95 % HR, sem condensação
• Ambiente (UL): grau de poluição 2
• Altitude: 0 m a 2000 m
• Dimensões (L x W x H): 60 mm x 45 mm x 9,5 mm
• Montagem: Soquete Mini PCI (3,3 V), Conector de sistema Tipo III
• Software de configuração: SYCON.net (master & slave), netX Configuration Tool (slave)
• Certificações: RoHS, CE, UKCA, UL 508 (UL-File-Nr. E221530)
• EMC / Conformidade: EN 55011; Imunidade: série EN 61000-4, EN 61000-6-2 (industrial)
