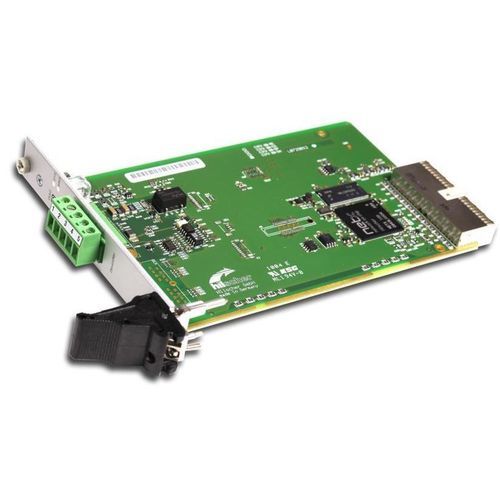

Cartão CompactPCI fieldbus CIFX 80-DN

USBDeviceNet

Visão geral do produto A família de placas cifX para PC oferece um padrão unificado para Ethernet em tempo real e sistemas Fieldbus em automação baseada em PC. A pilha de protocolo é executada autonomamente na placa e os dados de processo são trocados com o host via memória dual-port (DPM) ou DMA (Direct Memory Access). A tecnologia netX permite que um único hardware suporte múltiplos protocolos por meio de alteração de firmware. Opções de hardware (comprimentos de cabo diferentes, conectores M-12, NVRAM opcional, faixa de temperatura estendida, placas de 2 canais, interfaces de rede destacadas) permitem adaptar a placa a várias aplicações industriais.

Destaques

• Placa PC DeviceNet universal configurável como Master ou Slave
• Interface de usuário uniforme para todos os protocolos e formatos de placa
• Grande variedade de drivers e C-Toolkit gratuito para integração facilitada
• Acesso a dados via memória dual-port (DPM) ou DMA
• Faixa de temperatura operacional até +70 °C (com fluxo de ar)

Protocolos suportados

• DeviceNet Master
• DeviceNet Slave

Dados técnicos (tabela extraída) Nome do produto: CIFX 80-DN
Número de peça: 1280.510
Descrição breve: PC Card cifX Compact PCI DeviceNet Master ou Slave
Função: Interface de comunicação com Compact PCI e interface DeviceNet
Controlador de comunicação - Tipo: netX 100
Memória integrada - RAM: 8 MB SDRAM
Memória integrada - FLASH: 4 MB serial Flash EPROM
Alimentação - Tensão de alimentação: +3.3 V DC ±5 %
Alimentação - Corrente máxima (típica): 650 mA (a 3,3 V)
Conector: via barramento Compact PCI
Interface do sistema - Tipo de barramento: Compact PCI
Acesso a dados: DPM ou DMA (Direct Memory Access)
Tamanho da memória dual-port: 64 KB
Largura de dados: 32 bit
Taxa de transmissão: 33 MHz
Interface de comunicação - Padrão de comunicação: DeviceNet
Tipo de interface: ISO-11898 de acordo com a especificação DeviceNet, isolada opticamente
Conector (DeviceNet): COMBICON, macho, 5 pinos
Tensão de isolamento: 1000 V DC (testado por 1 minuto)
Interface de diagnóstico - Tipo: USB
Conector de diagnóstico: Mini B USB Plug, 5 pinos
Indicadores - Display LED: SYS (LED de estado do sistema), MNS (LED de estado de rede do módulo duo)
Condições ambientais permitidas - Faixa de temperatura de operação: -20 °C ... +70 °C (Fluxo de ar durante medição: 0,5 m/s)
Faixa de temperatura de armazenamento: -40 °C ... +85 °C
Umidade: 10 % … 95 % UR, sem condensação permitida
Ambiente: Para uso compatível com UL: O dispositivo deve ser usado em ambiente de grau de poluição 2.
Altitude: 0 m … 2000 m
Dispositivo - Dimensões (C x L x A): 162,5 mm x 100 mm x 20 mm
Montagem/Instalação: Slot Compact PCI (3,3 V)
Configuração: Software de configuração para Master e Slave: SYCON.net; Software de configuração Slave: netX Configuration Tool
Conformidade - RoHS: Sim
Certificação UL: UL (dispositivo certificado segundo UL 508) - Arquivo UL: UL-File-Nr. E221530
Conformidade com diretivas EMC - Sinal CE: Sim; Sinal UKCA: Sim; Emissão: EN 55011 / EN BS 55011; Imunidade: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2

Especificações / especificações técnicas

• Nome do produto: CIFX 80-DN
• Número de peça: 1280.510
• Protocolo: DeviceNet (Master ou Slave)
• Controlador: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash EPROM
• Memória dual-port: 64 KB
• Largura de dados: 32 bit
• Barramento host: Compact PCI (3,3 V), taxa de transmissão 33 MHz
• Tensão de alimentação: +3.3 V DC ±5 %, corrente típica 650 mA
• Interface DeviceNet: ISO-11898, isolada opticamente; conector COMBICON macho 5 pinos
• Tensão de isolamento: 1000 V DC (1 minuto)
• Diagnóstico: conector USB Mini B
• LEDs: SYS e MNS
• Temperatura de operação: -20 °C a +70 °C (com fluxo de ar 0,5 m/s)
• Temperatura de armazenamento: -40 °C a +85 °C
• Umidade: 10–95 % UR, sem condensação
• Dimensões: 162,5 x 100 x 20 mm; montagem em slot Compact PCI (3,3 V)
• Normas/Aprovações: Conforme RoHS; UL 508 (UL-File E221530); EMC: EN 55011, série EN 61000, EN 61000-6-2
