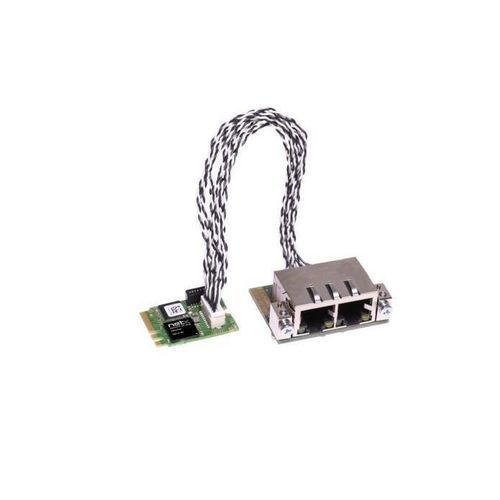

Placa de interface PC/104 CIFX M223090AE-REF

M.2Ethernet/IPModbus TCP

Visão geral do produto
A família de placas PC cifX fornece uma plataforma de hardware e software unificada para comunicação em automação baseada em PC. A pilha de protocolos é executada de forma autônoma na placa (tecnologia netX) e troca dados de processo com o host via Dual-Port-Memory ou DMA. Todas as placas cifX utilizam os mesmos drivers e ferramentas Hilscher, permitindo a alteração de protocolo por meio do carregamento de firmware e simplificando a integração em sistemas Real-Time Ethernet e Fieldbus.

Principais destaques

• Menores placas PC multiprotocolo no mercado de automação
• Solução de hardware única para todos os protocolos Real-Time Ethernet (alterável por firmware)
• Interface de usuário e família de drivers comuns para integração simplificada
• Interface de rede destacável (15 cm ou 20 cm) para instalação flexível
• Recursos opcionais: conectores M-12, NVRAM adicional, variantes de 2 canais
• Faixa de temperatura de operação estendida até 70 °C

Protocolos suportados

• PROFINET IO-Device
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informações de pedido
Nome do produto | Número da peça | Breve descrição
cifX M223090AE-RE\F | 1443.101 | Placa PC M.2 2230 Key A+E - Ethernet em tempo real

Especificações técnicas

• Formato: M.2 2230 Key A+E
• Número da peça: 1443.101
• Execução do protocolo: autônoma na placa (tecnologia netX)
• Interface host: Dual-Port-Memory ou DMA (Direct Memory Access)
• Interface de rede destacável disponível (15 cm ou 20 cm)
• Recursos opcionais de hardware: conectores M-12, NVRAM adicional, placas de 2 canais
• Temperatura de operação: faixa estendida até 70 °C
• Software: família de drivers Hilscher comum e C-Toolkit gratuito disponíveis
• Capacidade multiprotocolo: protocolo selecionável via alteração de firmware
