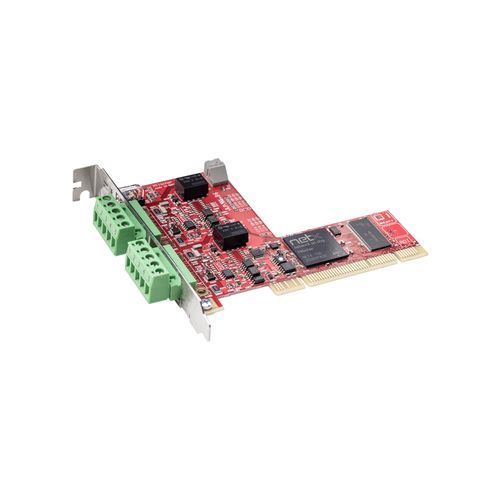

Placa de comunicação PCI CIFX 50-2DN

isoladade 2 vias

Visão geral
A família de placas PC cifX é um padrão unificado que suporta sistemas Real-Time Ethernet e Fieldbus para automação baseada em PC. A pilha de protocolos é executada de forma autônoma na placa e os dados de processo são trocados com o host através de Dual-Port Memory (DPM) ou DMA. Todas as placas cifX utilizam o mesmo driver e as mesmas ferramentas independentemente do protocolo ou do formato da placa. A tecnologia netX permite implementar diferentes protocolos Real-Time Ethernet numa única plataforma de hardware carregando firmware distinto.

Destaques

• Duas interfaces DeviceNet (Mestre ou Escravo) em um único slot PCI
• Interface de utilizador uniforme para todos os protocolos e formatos de placa
• Integração facilitada com ampla escolha de drivers
• Acesso a dados via Dual-Port Memory (DPM) ou Direct Memory Access (DMA)
• Número de slot único configurável por selector rotativo
• Projetada para temperatura de operação alargada até +70 °C

Descrição detalhada
Opções de hardware flexíveis: diferentes comprimentos de cabo, conectores M12, NVRAM adicional, faixa de temperatura alargada, variantes de placa de 2 canais ou interfaces de rede separadas fornecem a solução ideal para várias aplicações. Está disponível uma ampla gama de drivers de dispositivo e um C-Toolkit gratuito para desenvolvimento e integração.

Protocolos suportados

• DeviceNet Mestre
• DeviceNet Escravo

Dados técnicos (excerto)
Nome do produto: CIFX 50-2DN
Referência: 1252.510
Descrição curta: Placa cifX PCI 2 canais DeviceNet Mestre ou Escravo
Função: Interface de comunicação com PCI e 2 interfaces DeviceNet
Controlador de comunicação (tipo): netX 100
RAM: 8 MB SDRAM
Memória Flash: 4 MB Flash EPROM serial
Interface de sistema: Barramento PCI, 33 MHz, largura de dados 32 bits
Acesso a dados: DPM ou DMA (Direct Memory Access)
Interfaces de comunicação (1 e 2): DeviceNet, compatível com ISO-11898, com isolamento óptico; tensão de isolamento 1000 V CC (teste 1 min); conector COMBICON macho de 5 pinos
Alimentação: +3,3 V CC ±5%, corrente típica 700 mA (a 3,3 V)
Indicadores: LED de estado (SYS; MNS 0; MNS 1 - LED duplos)
Elemento de operação: Selector rotativo para endereço do dispositivo (número do slot)
Condições ambientais: Temperatura de operação -20 °C … +70 °C (com fluxo de ar 0,5 m/s); temperatura de armazenamento -40 °C … +85 °C; humidade relativa 10% … 95% (sem condensação); altitude 0 … 2000 m
Dimensões: 120 mm x 94,5 mm x 18,5 mm
Montagem/instalação: Slot PCI (3,3 V)
Conformidade: RoHS; marcação CE e UKCA; certificações EMC e imunidade segundo normas EN (ver documentação); certificação UL (UL 508) - ficheiro UL n.º E221530
Configuração/Software: SYCON.net
