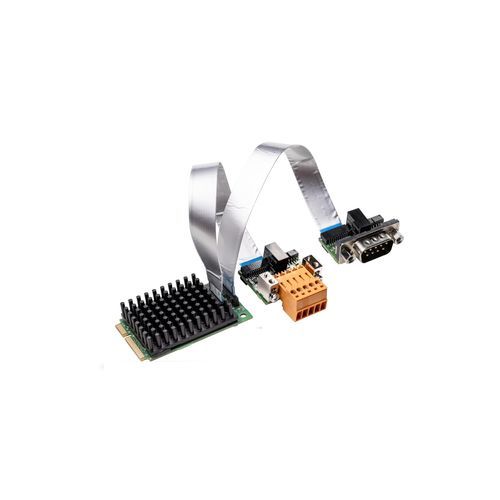

Placa de comunicação PCI Express DMA CIFX 90E-2CODNETF

Visão geral do produto
A CIFX 90E-2CO\DN\ET\F é uma placa de comunicação Mini PCI Express de 2 canais para automação baseada em PC. Fornece uma interface CANopen e uma interface DeviceNet, cada uma configurável como Master ou Slave. A pilha de protocolo executa-se autonomamente na placa (firmware netX) e troca dados de processo com o host através de Dual-Port-Memory ou Direct Memory Access (DMA). Um driver e conjunto de ferramentas Hilscher cifX uniformes asseguram integração idêntica entre protocolos e formatos de placa. Opções de hardware incluem interfaces de rede destacáveis (cabo de 15 cm ou 30 cm), conectores M12, NVRAM opcional e variantes de temperatura estendida até 70 °C.

Destaques

• Uma interface CANopen e uma interface DeviceNet (configuráveis como Master ou Slave) numa única ranhura Mini PCI Express
• Interface de utilizador uniforme para todos os protocolos e formatos de placa
• Integração fácil através de uma ampla variedade de drivers e um C-Toolkit gratuito
• Acesso a dados via Dual-Port-Memory ou Direct Memory Access (DMA)
• Interface de rede destacável disponível (cabo 15 cm ou 30 cm)
• Variantes com temperatura de operação estendida até 70 °C
• Protocolo alterável carregando firmware netX diferente

Protocolos suportados

• DeviceNet Master
• CANopen Master
• DeviceNet Slave
• CANopen Slave

Informação de encomenda
Nome do produto | Nº de peça | Breve descrição
CIFX 90E-2CO\DN\ET\F | 1293.574 | Placa PC 2 canais Mini PCI Express - CANopen/DeviceNet
NXLIC-MASTER 2 LICENÇAS | 8212.000 | Duas licenças Master
CIFX 90E-2CO\DN\ET\F/30 | 1293.574/30 | Placa PC 2 canais Mini PCI Express - CANopen/CANopen para temperatura estendida incl. cabo de 30 cm

Especificações técnicas

• Formato: Mini PCI Express (placa half size)
• Canais: 2 canais
• Interfaces fieldbus: 1 x CANopen e 1 x DeviceNet (Master ou Slave)
• Interface host: Dual-Port-Memory ou Direct Memory Access (DMA)
• Interface de rede: interface de rede destacável (opções de cabo 15 cm / 30 cm)
• Temperatura: variantes para temperatura de operação estendida (até 70 °C)
• Firmware: protocolo selecionável carregando diferentes firmwares netX
• Software: driver Hilscher cifX e ferramentas uniformes; C-Toolkit disponível
• Opções de hardware: conectores M12, NVRAM opcional, variantes com/sem dissipador e modelos de 2 canais
• Referências típicas de encomenda: 1293.574 e variantes (ver informação de encomenda)
