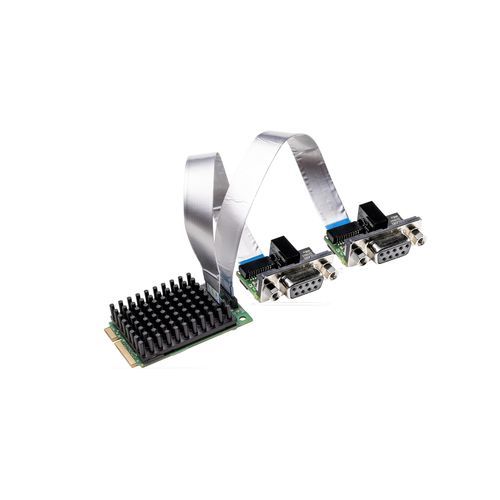

Placa de comunicação PCI Express DMA CIFX 90E-2DPETF

com saída dupla

Visão geral
A família de placas PC cifX é um padrão unificado que suporta sistemas Real-Time Ethernet e Fieldbus para automação baseada em PC. A pilha de protocolos é executada de forma independente na placa e os dados de processo são trocados com o host via Dual-Port Memory ou DMA. Todas as placas cifX utilizam o mesmo driver e as mesmas ferramentas, independentemente do protocolo ou do formato da placa. A tecnologia netX permite implementar vários protocolos Real-Time Ethernet num único hardware alterando o firmware.

Principais características

• Duas interfaces PROFIBUS DP (Master ou Slave) num único slot Mini PCI Express
• Interface de utilizador uniforme para todos os protocolos e formatos de placa
• Integração facilitada graças a uma ampla escolha de drivers
• Acesso a dados via Dual-Port Memory ou DMA
• Inclui interface de rede separada (cabo de 15 cm ou 30 cm)
• Intervalo de temperatura de funcionamento estendido até 70 °C

Descrição detalhada
Várias opções de hardware (diferentes comprimentos de cabo, conectores M12, NVRAM adicional, intervalos de temperatura estendidos, placas de 2 canais, interfaces de rede separadas) permitem adaptar a solução à aplicação. Está disponível uma ampla gama de drivers de dispositivo e um C-Toolkit gratuito para integração.

Protocolos suportados

• PROFIBUS DP Master
• PROFIBUS DP Slave

Variantes
Nome do produto | Código do produto | Breve descrição
CIFX 90E-2DP\ET\F | 1293.414 | Placa Mini PCI Express de 2 canais - PROFIBUS DP/PROFIBUS DP
NXLIC-MASTER 2 LICENSES | 8212.000 | Duas licenças Master
CIFX 90E-2DP\ET\F/30 | 1293.414/30 | Placa Mini PCI Express de 2 canais com intervalo de temperatura estendido, inclui cabo de 30 cm

Especificações técnicas

• Formato: Mini PCI Express, dual-channel
• Protocolo: PROFIBUS DP (Master ou Slave)
• Acesso a dados: Dual-Port Memory ou DMA
• Interface de rede separada disponível (cabos de 15 cm ou 30 cm)
• Opções de hardware: NVRAM adicional, conectores M12, vários comprimentos de cabo
• Intervalo de temperatura estendido: até 70 °C
• Mesma interface de driver e ferramentas para a família cifX
• Modelo / código principal: 1293.414
• Família: cifX (tecnologia netX para suporte multiprotocolo)
