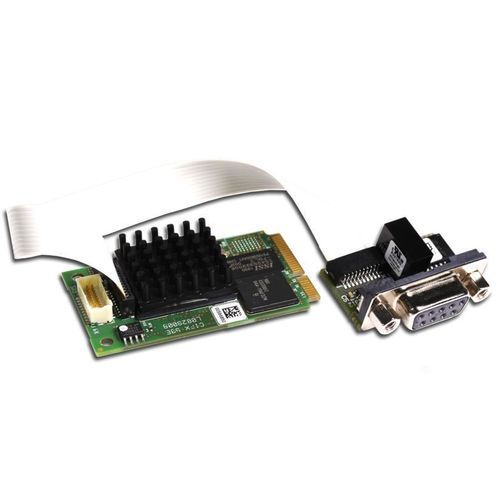

Placa de comunicação PCI Express com canal de E/S CIFX 90E-DPF

Visão geral
A família de placas cifX para PC é o padrão unificado que suporta sistemas Real-Time Ethernet e Fieldbus para automação baseada em PC. A pilha de protocolos é executada de forma autônoma na placa e os dados de processo são trocados com o host através de Dual-Port Memory (DPM) ou DMA. Todas as placas utilizam o mesmo driver e ferramentas devido à estratégia de plataforma Hilscher. A tecnologia netX permite múltiplos protocolos Real-Time Ethernet no mesmo hardware; os protocolos podem ser alterados carregando firmware diferente. Existem várias opções de hardware (diferentes comprimentos de cabo, conectores M12, NVRAM adicional, faixa de temperatura estendida, placas de 2 canais, interfaces de rede destacadas). Uma ampla gama de drivers de dispositivo e um C-Toolkit gratuito estão disponíveis.

Destaques

• Placa PC universal PROFIBUS DP (Master ou Slave)
• Interface de utilizador uniforme para todos os protocolos e formatos de placa
• Integração facilitada graças à grande variedade de drivers
• Acesso a dados via Dual-Port Memory (DPM) ou acesso direto à memória (DMA)
• Inclui uma interface de rede destacada (15 cm ou 30 cm)

Protocolos suportados

• PROFIBUS DP Master
• PROFIBUS DP Slave

Dados técnicos (tabela)
Nome do produto: CIFX 90E-DP\F
Número da peça: 1291.410
Descrição breve: Placa PC cifX Mini PCI Express PROFIBUS DP Master ou Slave ou dispositivo PROFIBUS MPI - com conector de cabo fieldbus para a interface de montagem PROFIBUS (AIFX-DP)
Função: Interface de comunicação com Mini PCI Express e interface PROFIBUS
Tipo de controlador de comunicação: netX 100
RAM: 8 MB SDRAM
FLASH: 4 MB Flash EPROM serial
Tensão de alimentação: +3,3 V DC ±5 %
Corrente máxima (típica): 600 mA (a 3,3 V)
Conector: via barramento Mini PCI Express
Tipo de barramento: Mini PCI Express, porta de uma via
Acesso a dados: DPM ou DMA (Direct Memory Access), a partir da revisão de hardware A
Tamanho da memória dual-port: 64 KB
Largura de dados: 32 bit
Taxa de transmissão: 33 MHz
Standard de comunicação: PROFIBUS
Tipo de interface: RS-485, isolada
Conector (fieldbus): Conector de cabo Fieldbus X3 (JST 10FMN-BMT-A-TF(LF)(SN), passo 1,0 mm) para ligar uma interface de montagem PROFIBUS AIFX-DP
Indicadores: LED SYS (LED de estado do sistema)
Intervalo de temperatura de operação: 0 °C ... +55 °C (fluxo de ar durante a medição: 0,5 m/s)
Intervalo de temperatura de armazenamento: -40 °C ... +85 °C
Humidade: 10 % … 95 % HR, sem condensação permitida
Ambiente (UL): Para uso conforme UL: o dispositivo deve ser utilizado em ambiente de grau de poluição 2
Altitude: 0 m … 2000 m
Dimensões (C x L x A): 51 mm x 30.2 +/- 0.1 mm x 11 mm
Montagem/Instalação: Conector do sistema PCI Express Mini (3,3 V), X1/X2 = One-Lane
Software de configuração (master/slave): SYCON.net
Software de configuração (slave): netX Configuration Tool
Conformidade: RoHS = Sim
Certificação UL: UL 508 (UL-File-Nr. E221530)
EMC / CE / UKCA: CE = Sim, UKCA = Sim; Emissão: EN 55011 / EN BS 55011; Imunidade: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; Norma genérica: EN 61000-6-2 (ambientes industriais)

Especificações técnicas

• Modelo: CIFX 90E-DP\F (Mini PCI Express)
• Número da peça: 1291.410
• Fieldbus: PROFIBUS DP (Master ou Slave)
• Controlador de comunicação: netX 100
• Memória: 8 MB SDRAM, 4 MB Flash serial
• Interface host: Mini PCI Express, one-lane, 33 MHz, largura de dados 32 bits
• Troca de dados: Dual-Port Memory (64 KB) ou DMA
• Alimentação elétrica: 3,3 V DC ±5 %, típ. 600 mA
• Tamanho físico: 51 x 30.2 x 11 mm (Mini PCIe)
• Temperatura de operação: 0 °C a +55 °C; armazenamento -40 °C a +85 °C
• Interface PROFIBUS RS-485 isolada (conector via AIFX-DP)
• Ferramentas de configuração: SYCON.net e netX Configuration Tool
• Aprovações UL e EMC: UL 508 (E221530), conforme CE/UKCA
