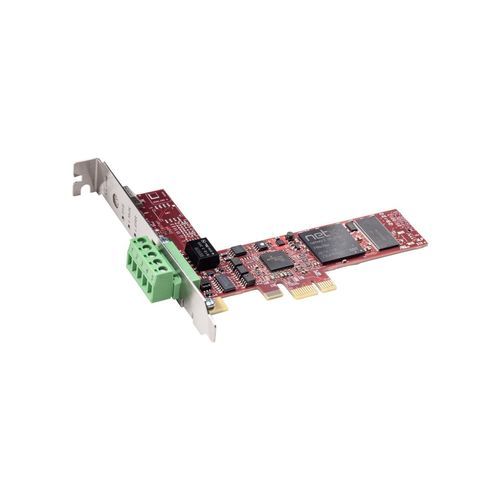

Placa de comunicação PCI Express digital CIFX 50E-CC

com canal de E/S

Visão geral do produto
A Hilscher CIFX 50E-CC é uma placa de comunicação para PC em PCI Express x1 com funcionalidade CC-Link Slave. Integra o controlador de comunicação netX 100 e executa a pilha de protocolos de forma autônoma na placa. Os dados de processo são trocados com o host via Dual-Port Memory (DPM) ou Direct Memory Access (DMA). A tecnologia netX da Hilscher permite diferentes protocolos Ethernet em tempo real numa mesma plataforma de hardware através do carregamento de firmware específico; drivers e ferramentas são uniformes entre protocolos e formatos de placa.

Destaques

• Suporte CC-Link Slave (V2.0 e V1.1)
• Interface de utilizador e drivers uniformes
• Fácil integração devido à ampla variedade de drivers
• Acesso a dados via DPM ou DMA
• Número de slot único configurável por interruptor rotativo

Protocolos suportados

• CC-Link Slave (V2.0, V1.1)

Dados técnicos (selecionados)

• Nome do produto: CIFX 50E-CC
• Número de peça: 1251.740
• Descrição breve: Placa PC cifX PCI Express CC-Link Slave
• Função: Interface de comunicação PCI Express e CC-Link
• Controlador de comunicação: netX 100
• Memória integrada: 8 MB SDRAM; 4 MB Flash EPROM serial
• Interface do sistema (bus): PCI Express x1 (One Lane)
• Taxa de transmissão: 2 GBit/s
• Acesso a dados: DPM ou DMA (a partir da HW Rev. 3)
• Largura de dados: 32 bit
• Standard de comunicação: CC-Link
• Interface de rede: RS-485, isolada opticamente; conector COMBICON 5 pinos
• Tensão de isolamento: 1000 V DC (testado 1 minuto)
• Tensão de alimentação: +3,3 V DC ±5 %; corrente típica ≈ 800 mA
• Alimentação: via bus PCI Express
• LEDs: SYS, L RUN (duo LED), L ERR (duo LED)
• Elemento de operação: interruptor rotativo para número de slot (ID da placa)
• Temperatura de operação: 0 °C a +60 °C (medição com fluxo de ar 0,5 m/s)
• Temperatura de armazenamento: -40 °C a +85 °C
• Humidade: 10 % a 95 % UR, sem condensação
• Altitude: 0 m a 2000 m
• Dimensões (C x L x A): 120 x 89,9 x 18,5 mm (a partir HW rev. 3)
• Montagem: slot PCI Express x1 (3,3 V)
• Conformidade: RoHS, CE, UKCA
• Emissões EMC: EN 55011 / EN BS 55011
• Normas de imunidade: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2 (industrial)
• UL: Certificada segundo UL 508 (UL-File-Nr. E221530)

Configuração e encomenda

• Software de configuração: SYCON.net ou netX Configuration Tool
• Atribuição do número de slot via interruptor rotativo
• Número de peça para encomenda: 1251.740
