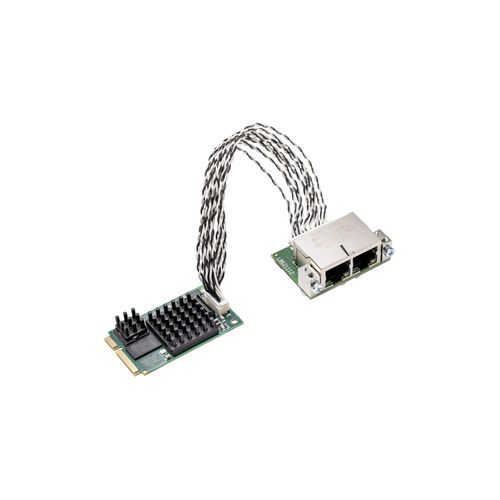

Placa de comunicação PCI Express DMA CIFX 90E-REETF series

com saída duplacom canal de E/S

Título
Placa PC cifX Mini PCI Express para faixa de temperatura estendida - Real-Time Ethernet

Destaques

• Placa PC Real-Time Ethernet universal (Master ou Slave)
• Interface de utilizador uniforme para todos os protocolos e formatos de placa
• Fácil integração com várias opções de drivers
• Acesso aos dados via Dual-Port-Memory (DPM) ou DMA
• Interface de rede separada opcional (cabo de 15 cm ou 20 cm), conector M12 opcional
• Projetada para faixa de temperatura de operação estendida até 70 °C

Descrição
A família de placas PC cifX fornece uma solução unificada que suporta sistemas Real-Time Ethernet e Fieldbus para automação baseada em PC. A pilha de protocolos é executada de forma autónoma na placa e troca dados de processo com o host através de Dual-Port-Memory ou DMA. A tecnologia netX da Hilscher permite implementar protocolos Real-Time Ethernet numa única plataforma de hardware; o protocolo de comunicação pode ser alterado carregando firmware diferente. A estratégia de plataforma comum da Hilscher assegura que todas as placas cifX utilizem o mesmo driver e ferramentas, independentemente do protocolo ou formato da placa.
Várias opções de hardware: cabos de diferentes comprimentos, conectores M12, NVRAM adicional, faixa de temperatura estendida, placas de 2 canais ou interfaces de rede separadas. Está disponível também uma ampla gama de drivers de dispositivo e um C-Toolkit gratuito.
O portfólio cifX é continuamente atualizado com novos standards, protocolos e formatos para satisfazer os requisitos da automação baseada em PC.

Protocolos suportados

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Características / especificações técnicas

• Nome do produto: CIFX 90E-RE\\ET\\F
• Ref.: 1291.104
• Descrição curta: placa PC cifX Mini PCI Express para Real-Time Ethernet Master ou Slave - com conector de cabo Ethernet para interface de montagem AIFX-RE
• Função: Interface de comunicação com Mini PCI Express e interface Ethernet
• Controlador de comunicação: netX 100
• RAM: 8 MB SDRAM
• Memória FLASH: 4 MB Flash EPROM serial
• Tensão de alimentação: +3,3 V CC ±5%
• Corrente máxima típica: 800 mA (a 3,3 V)
• Conector de alimentação: via barramento Mini PCI Express
• Tipo de barramento: Mini PCI Express, porta single-lane
• Acesso a dados: DPM ou DMA
• Tamanho da memória dual-port: 64 KB
• Largura de dados: 32 bit
• Velocidade do barramento: 33 MHz
• Interface de comunicação: Ethernet 10BASE-T/100BASE-TX, isolada
• Conector Ethernet: conector de cabo X4 (JST BM20B-SRDS-G-TFC, passo 1,0 mm) para ligar a interface de montagem AIFX-RE
• Indicador: LED de estado SYS
• Intervalo de temperatura de funcionamento: 0 °C … +70 °C (fluxo de ar durante a medição: 0,5 m/s)
• Intervalo de temperatura de armazenamento: -40 °C … +85 °C
• Humidade: 10% … 95% humidade relativa, sem condensação
• Altitude de operação: 0 m … 2000 m
• Dimensões (C x L x A): 51 mm x 30,2 ±0,1 mm x 12,5 mm
• Montagem/instalação: Conector de sistema Mini PCI Express (3,3 V), X1/X2 = single-lane
• Software de configuração (master e slave): SYCON.net
• Ferramenta de configuração Slave: netX configuration tool
• Conformidade: RoHS: Sim
• Marcas e EMC: Marca CE: Sim; Marca UKCA: Sim; Emissões: EN 55011 / EN BS 55011; Imunidade: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; Ambiente industrial: EN 61000-6-2
