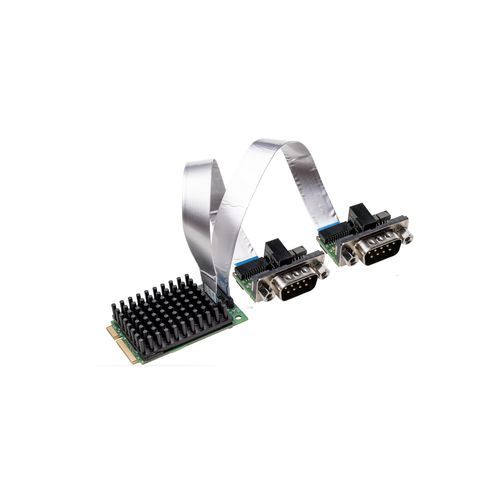

Placa de comunicação PCI Express DMA CIFX 90E-2COETF

com saída dupla

Descrição
A família de placas PC cifX constitui um padrão unificado que suporta sistemas Real-Time Ethernet e fieldbus para automação baseada em PC. As pilhas de protocolos são executadas de forma autónoma na placa e trocam dados de processo com o host através de Dual-Port Memory ou DMA. A estratégia comum da plataforma cifX assegura o mesmo driver e as mesmas ferramentas para todos os protocolos e formatos de placa. A tecnologia netX permite implementar protocolos Real-Time Ethernet num único hardware e alterar o protocolo através de atualização de firmware.

Principais características

• Duas interfaces CANopen (configuráveis como Master ou Slave) num único slot Mini PCI Express
• Interface de utilizador uniforme para todos os protocolos e formatos de placa
• Integração facilitada graças a uma ampla oferta de drivers
• Acesso a dados através de Dual-Port Memory ou Acesso Direto à Memória (DMA)
• Inclui opções de cabo de rede separado (15 cm ou 30 cm)
• Versões com temperatura de operação estendida até +70 °C

Detalhes do produto
Tipo: Placa PC Mini PCI Express 2 canais - CANopen/CANopen
Família: cifX (placas PC cifX)
Modo CANopen: Master ou Slave
Acesso host: Dual-Port Memory ou DMA (Direct Memory Access)
Interface de rede: cabo separado disponível (15 cm ou 30 cm)
Temperatura de operação: versões estendidas até +70 °C
Driver: driver unificado cifX para todos os protocolos e formatos
Opções de hardware: NVRAM adicional, vários cabos e conectores M-12, versões de 2 canais com ou sem dissipador conforme o modelo

Protocolos suportados

• CANopen Master
• CANopen Slave

Versões e códigos de produto
Nome | Código produto | Breve descrição
CIFX 90E-2CO\ET\F | 1293.504 | Placa PC Mini PCI Express 2 canais - CANopen/CANopen
NXLIC-MASTER 2 LIZENZEN | 8212.000 | Duas licenças Master
CIFX 90E-2CO\ET\F/30 | 1293.504/30 | Placa Mini PCI Express 2 canais com faixa de temperatura estendida, inclui cabo de 30 cm

Especificações técnicas

• Formato: Mini PCI Express (half-size)
• Canais: 2 canais CANopen (configuráveis Master ou Slave)
• Memória / acesso host: Dual-Port Memory e suporte DMA
• Compatibilidade de drivers: driver unificado cifX para todos os protocolos e formatos
• Firmware: baseado em netX, permite mudança de protocolo via firmware
• Opções de hardware: cabos separados (15 cm / 30 cm), NVRAM opcional, versão para temperatura estendida
• Interfaces físicas: conectores M-12 disponíveis opcionalmente
• Intervalo de operação: até +70 °C (para versões estendidas)
• Aplicação típica: comunicação para automação baseada em PC, integração multiprotocolo
