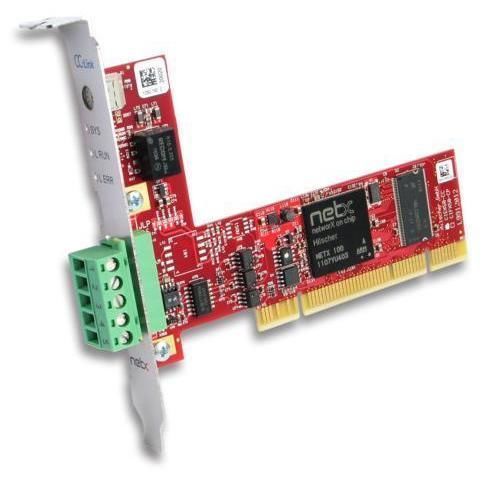

Placa de comunicação RS422/RS485 CIFX 50-CC

PCIisolada

Visão geral
A CIFX 50-CC é uma placa PCI para PC que fornece funcionalidade de escravo CC-Link para automação baseada em PC. As pilhas de protocolo executam-se de forma autónoma na placa; os dados de processo são trocados com o host via Dual-Port-Memory (DPM) ou DMA.

Finalidade principal
Interface de comunicação para automação baseada em PC — placa PCI escravo CC-Link, destinada à integração em PCs industriais e sistemas de automação.

Destaques

• Suporte CC-Link Slave V2.0 e V1.1
• Driver e conjunto de ferramentas uniformes para toda a família cifX para integração consistente
• Ampla variedade de drivers de dispositivo e C-Toolkit gratuito para facilitar a integração
• Acesso a dados via Dual-Port-Memory (DPM) ou DMA
• Número de slot único: comutador rotativo para atribuição do ID da placa

Protocolos suportados

• CC-Link Slave

Informações adicionais
Todas as placas PC cifX utilizam a tecnologia netX para suportar múltiplos protocolos Ethernet em tempo real e Fieldbus numa única plataforma de hardware; alterações de protocolo são realizadas carregando firmware diferente. O portefólio cifX é continuamente alargado para suportar novos standards e formatos.

Caractéristiques / especificações técnicas

• Nome do produto: CIFX 50-CC
• Número de peça: 1250.740
• Descrição breve: Placa PC cifX PCI escravo CC-Link
• Função: Interface de comunicação com interface PCI e CC-Link
• Tipo de controlador de comunicação: netX 100
• Memória integrada: 8 MB SDRAM; 4 MB Flash EPROM serial
• Tipo de barramento de interface do sistema: PCI
• Taxa de transmissão PCI: 33 MHz
• Acesso a dados: DPM ou DMA (Direct Memory Access)
• Largura de dados: 32 bit
• Standard de comunicação: CC-Link
• Tipo de interface: RS-485, isolada opticamente
• Tensão de isolamento: 1000 V DC (testado por 1 minuto)
• Conector: COMBICON, macho, 5 pinos
• Tensão de alimentação: +3.3 V DC ±5 %
• Corrente máxima típica: 650 mA (a 3.3 V)
• Conector de alimentação: via barramento PCI
• Indicadores (LED): SYS (sistema), L RUN (L Run, duo LED), L ERR (L Error, duo LED)
• Elemento de operação: Comutador rotativo para número do slot (ID da placa)
• Faixa de temperatura de operação: -20 °C … +60 °C (fluxo de ar durante medição: 0,5 m/s)
• Faixa de temperatura de armazenamento: -40 °C … +85 °C
• Humidade: 10 % … 95 % de humidade relativa, sem condensação
• Altitude: 0 m … 2000 m
• Ambiente (UL): Grau de poluição 2 para uso conforme UL
• Dimensões (C x L x A): 120 mm x 85,4 mm x 18,5 mm (a partir da revisão de hardware 2)
• Montagem/Instalação: Slot PCI (3,3 V)
• Conformidade: RoHS: Sim; CE: Sim; UKCA: Sim
• EMC / Emissão: EN 55011 / EN BS 55011
• Normas de imunidade: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2
• Certificação UL: Dispositivo certificado de acordo com UL 508 (UL-File-Nr. E221530)
• Software de configuração: SYCON.net ou netX Configuration Tool
