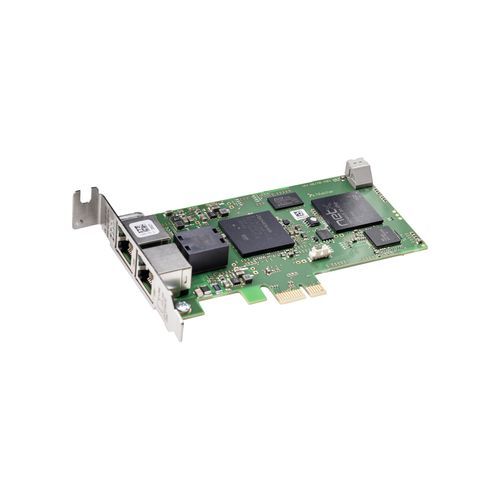

Placa de comunicação PCI Express DMA CIFX 70E-CCIES

Visão geral
A família de placas PC cifX é o padrão unificado que suporta todos os sistemas Real-Time Ethernet e Fieldbus para automação baseada em PC. A pilha de protocolo é executada de forma autónoma na placa PC e os dados de processo são trocados com o host através de memória de dupla porta (Dual-Port-Memory) ou DMA (Acesso Direto à Memória). Graças à Hilscher Platform Strategy, todas as placas cifX utilizam os mesmos drivers e ferramentas independentemente do protocolo e do formato da placa. A tecnologia netX da Hilscher permite implementar múltiplos protocolos Real-Time Ethernet numa única plataforma de hardware; o protocolo de comunicação pode ser alterado carregando um firmware diferente.

Destaques

• Placa PC CC-Link IE Field Slave
• Estação inteligente na rede CC-Link IE
• Taxa física fixa: 1 Gbit/s
• Comunicação acíclica via SLMP
• Interface de utilizador uniforme para todos os protocolos e formatos de placa
• Integração facilitada com ampla variedade de drivers

Protocolos suportados

• CC-Link IE Field Slave

Informações de encomenda
Nome do produto | Número da peça | Breve descrição
CIFX 70E-CCIES | 1259.700 | Placa PC PCI Express low-profile - CC-Link IE Field Slave

Especificações técnicas

• Modelo: CIFX 70E-CCIES
• Fabricante: Hilscher
• Formato: PCI Express low-profile (placa PC)
• Protocolo: CC-Link IE Field Slave
• Tipo de estação: Estação inteligente na rede CC-Link IE
• Taxa física fixa: 1 Gbit/s
• Comunicação acíclica: Suportada via SLMP
• Execução da pilha de protocolo: Autónoma na placa PC
• Interface host: Memória de dupla porta (Dual-Port-Memory) ou DMA (Acesso Direto à Memória)
• Drivers e ferramentas comuns para a família cifX (Hilscher Platform Strategy)
• Variações de hardware: diferentes comprimentos de cabo, conectores M12, NVRAM opcional, gamas de temperatura estendidas, placas de 2 canais, interfaces de rede destacadas
• Protocolo atualizável via firmware baseado em netX
• Número de peça (código de encomenda): 1259.700
